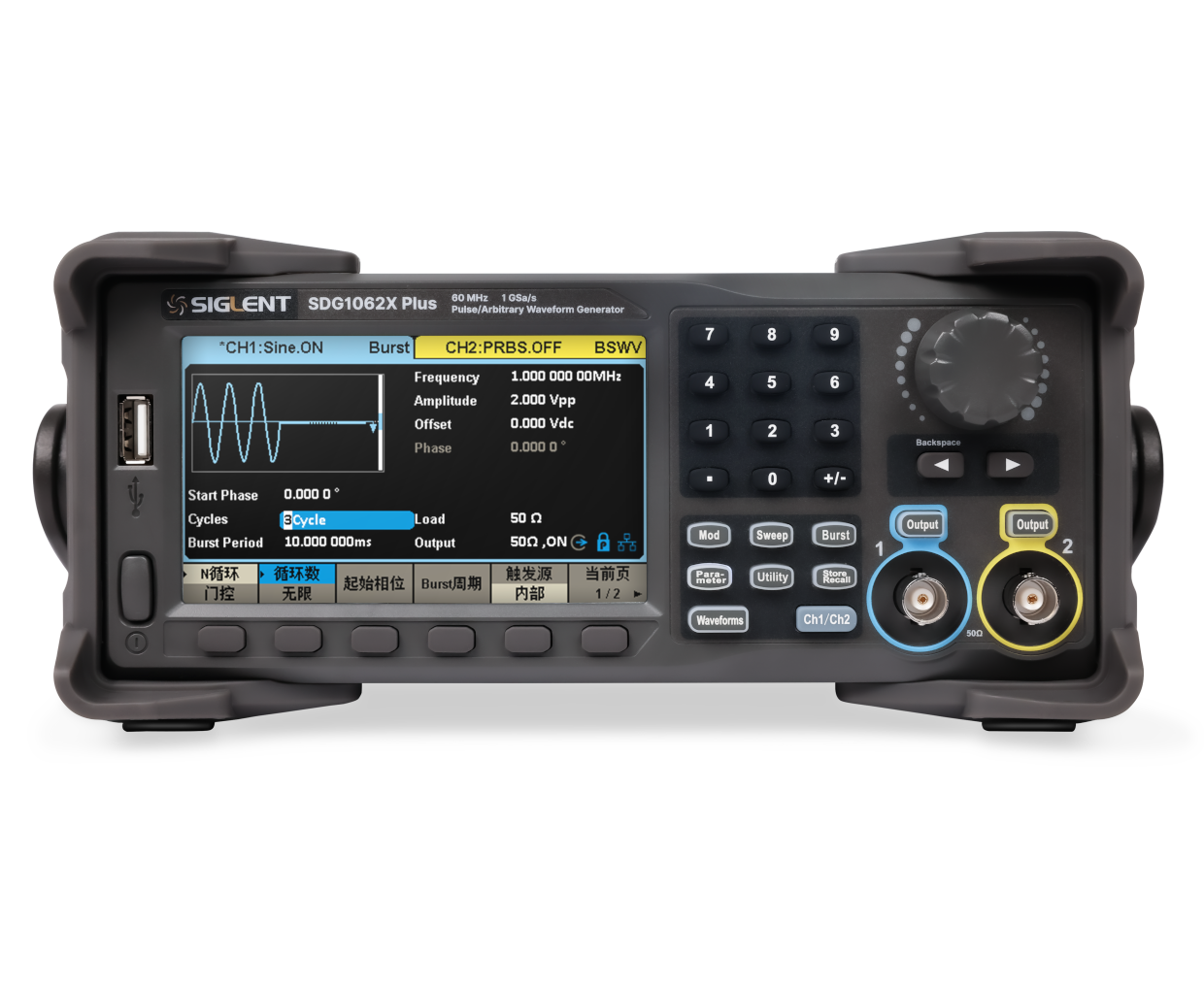

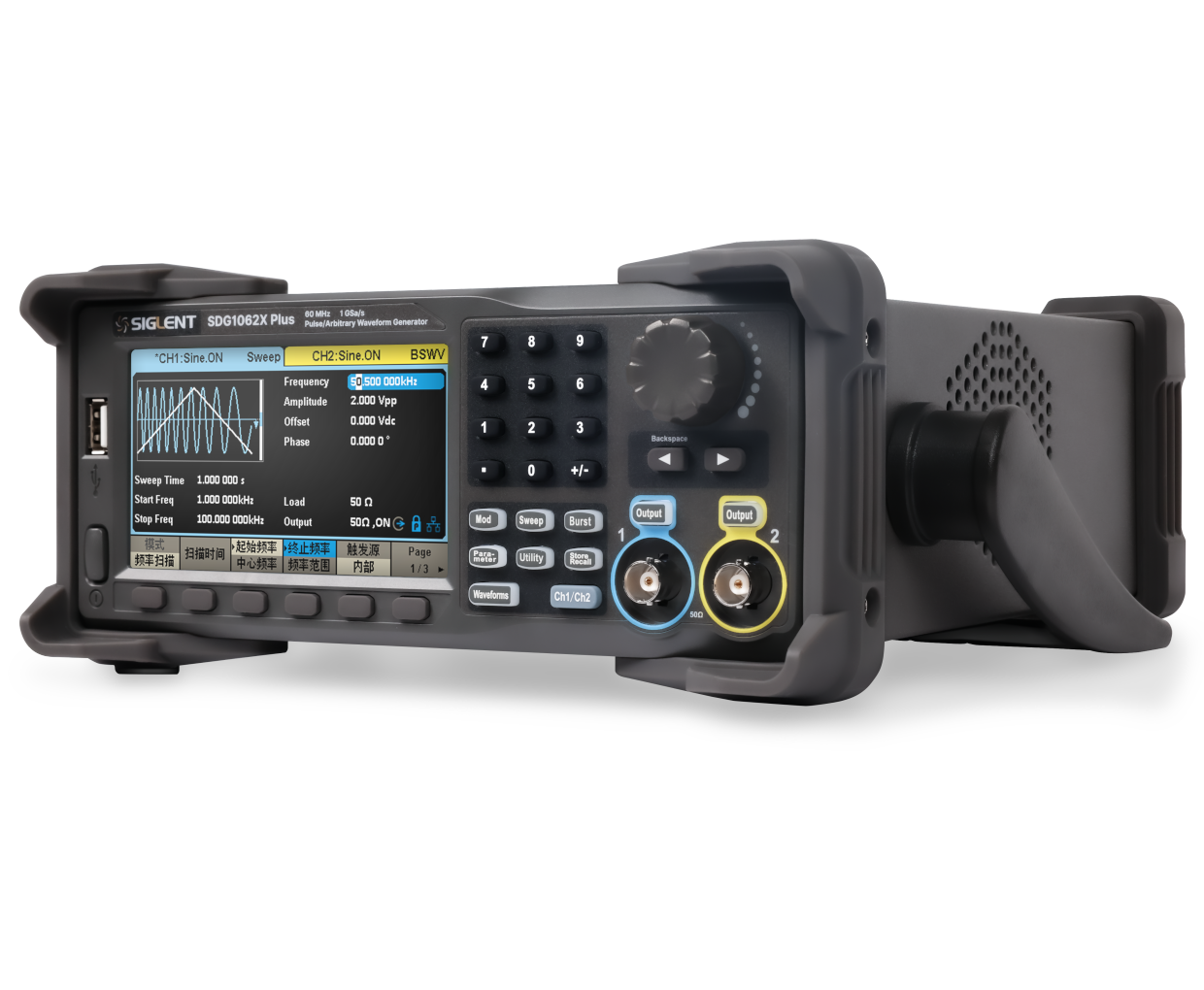

SDG1000X Plus系列函数/任意波形发生器
主要特性
  • 双通道,最大输出频率 60 MHz,最大输出幅度 20 Vpp
  • 1 GSa/s 数-模转换器采样率,16-bit 垂直分辨率
  • 支持序列波播放功能,每通道最大存储深度 8 Mpts
  • 最高输出40 Mbps 的 PRBS 码型
  • 支持双脉冲输出功能
  • 4.3英寸显示屏
×

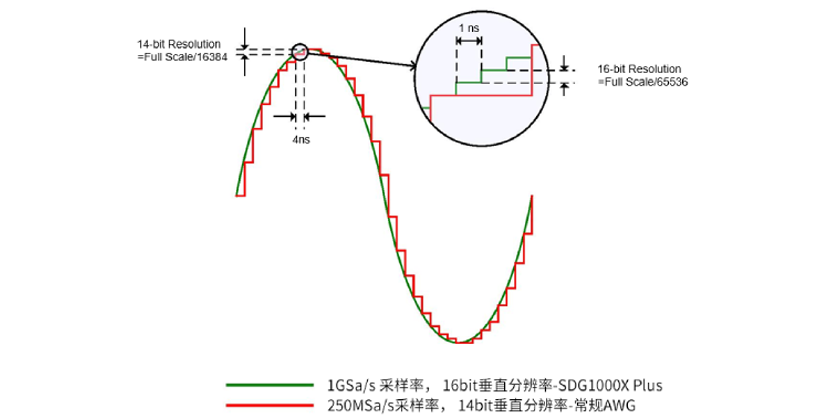

高速采样,精准采集
SDG1000X Plus具备16-bit垂直分辨率,可确保信号细节的精准捕捉。同时还具有卓越的采样性能,其高达1GSa/s的采样率是同类型产品的数倍。采样率是DAC在给定时间间隔内采样的样点数量,采样率越高,在相同频率下能够获取到更为丰富的信号细节,波形质量越好。
高速采样,精准采集
SDG1000X Plus具备16-bit垂直分辨率,可确保信号细节的精准捕捉。同时还具有卓越的采样性能,其高达1GSa/s的采样率是同类型产品的数倍。采样率是DAC在给定时间间隔内采样的样点数量,采样率越高,在相同频率下能够获取到更为丰富的信号细节,波形质量越好。

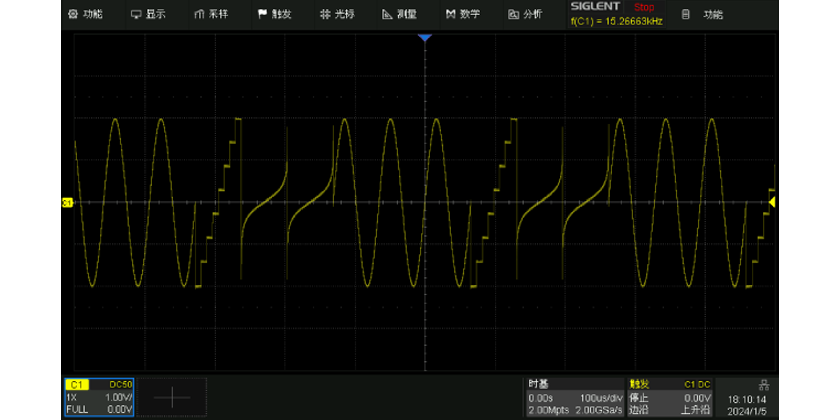

8Mpts任意波长度,完美复现信号
从电子学习到专业使用,SDG1000X Plus将为每一位用户赋能。超长的任意波长度,可应用于序列播放和ARB波形编辑,创建的任意波在时域上更详细,能够轻松应对各种场景测试。
8Mpts任意波长度,完美复现信号
从电子学习到专业使用,SDG1000X Plus将为每一位用户赋能。超长的任意波长度,可应用于序列播放和ARB波形编辑,创建的任意波在时域上更详细,能够轻松应对各种场景测试。

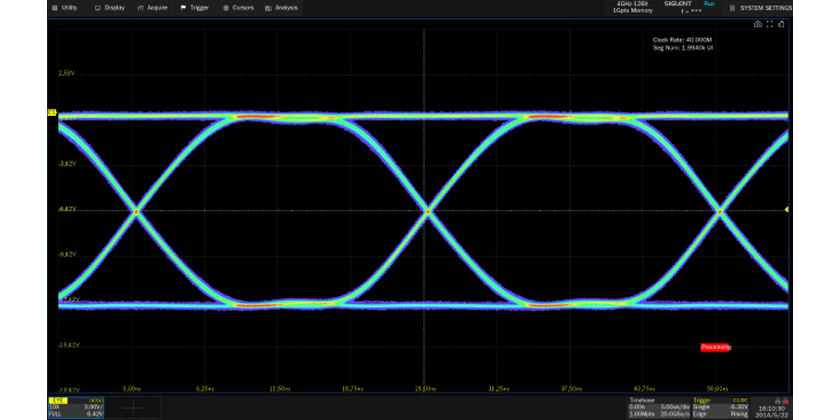

PRBS码型输出,助力误码率测试
在高速串行通道的测试中,SDG1000X Plus也不落下风,提供PRBS3~PRBS32多种码型输出,速率在10-6 bps~ 40 Mbps间可调,沿在10 ns ~ 1 us间可调,较大的输出范围能够满足绝大部分信号的需要。可快捷选取预设的电平逻辑如TTL、LVCMOS,一键式输出高质量差分信号。
PRBS码型输出,助力误码率测试
在高速串行通道的测试中,SDG1000X Plus也不落下风,提供PRBS3~PRBS32多种码型输出,速率在10-6 bps~ 40 Mbps间可调,沿在10 ns ~ 1 us间可调,较大的输出范围能够满足绝大部分信号的需要。可快捷选取预设的电平逻辑如TTL、LVCMOS,一键式输出高质量差分信号。

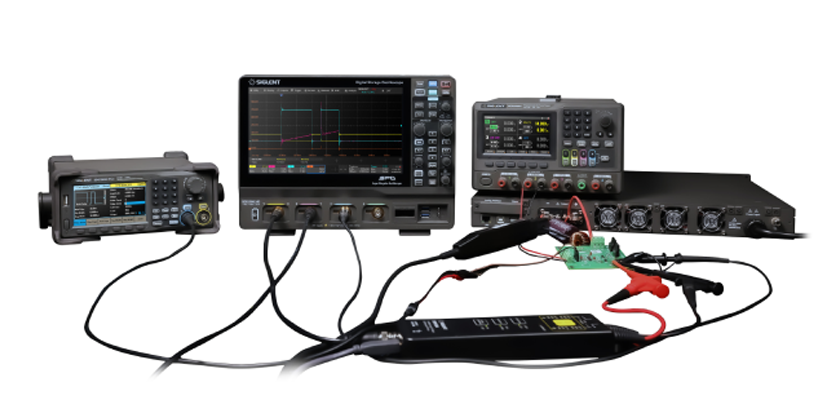

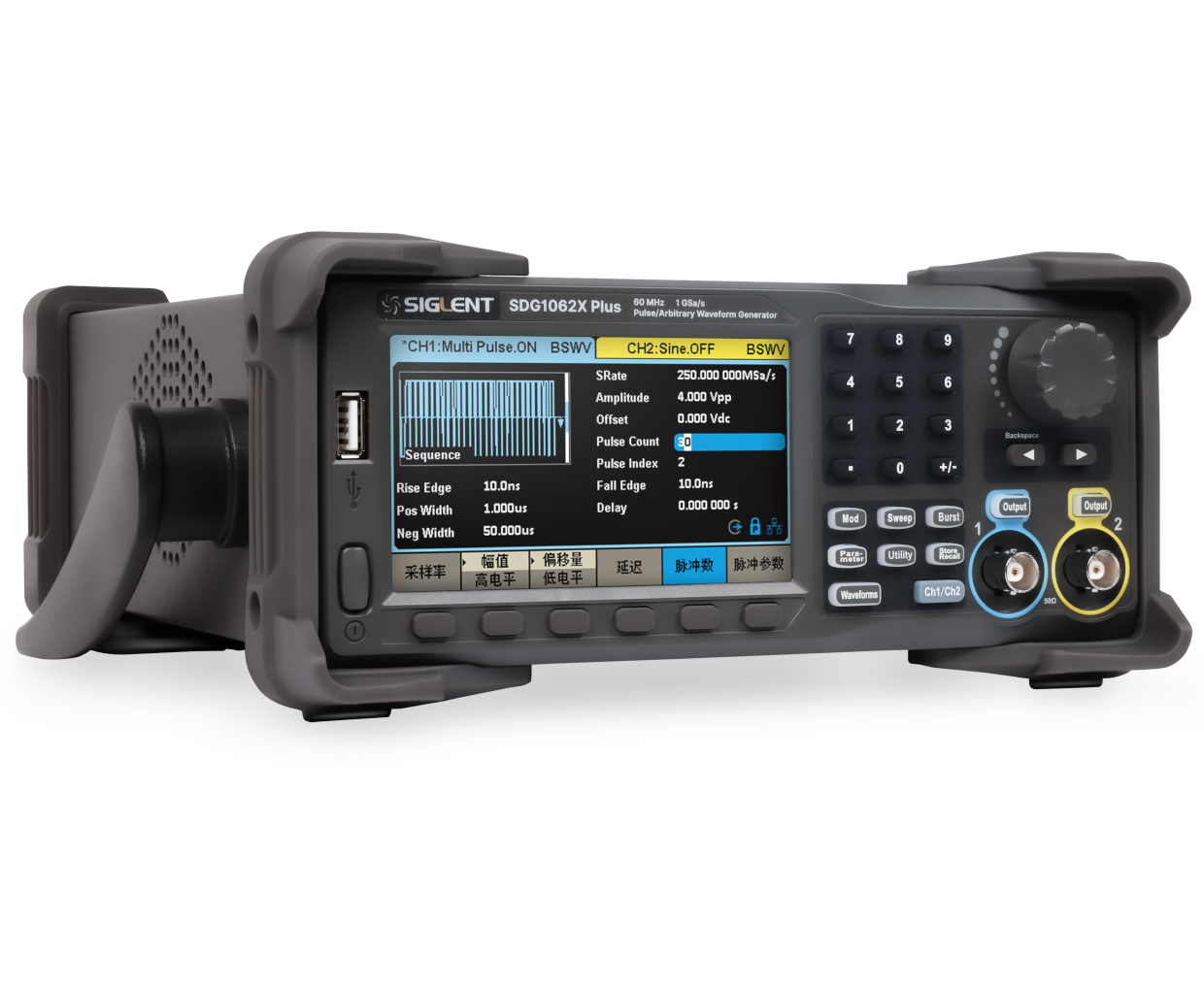

双脉冲发生器,轻松驾驭功率器件测试
内置有多脉冲输出功能,无需上位机软件即可实现功率器件的开关参数和动态特性的测量。脉冲的上升/下降沿最小为10ns,每个脉冲的参数可单独设置,便于控制开启关断时间。
双脉冲发生器,轻松驾驭功率器件测试
内置有多脉冲输出功能,无需上位机软件即可实现功率器件的开关参数和动态特性的测量。脉冲的上升/下降沿最小为10ns,每个脉冲的参数可单独设置,便于控制开启关断时间。

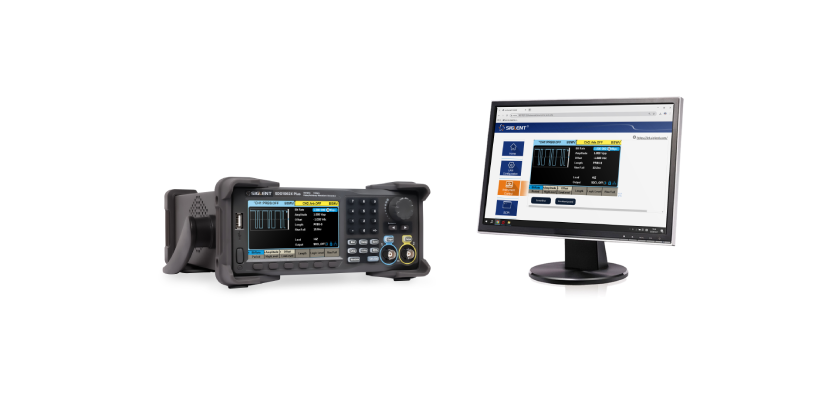

远程控制,高效便捷
内建 WebServer,支持通过Web浏览器控制仪器,远程即可完成测试任务。
远程控制,高效便捷
内建 WebServer,支持通过Web浏览器控制仪器,远程即可完成测试任务。

规格参数
带宽 25 MHz、30 MHz、60 MHz
采样率 1 GSa/s
通道数 2
任意波长度 8 Mpts
频率分辨率 1 μHz
垂直分辨率 16-bit
波形 正弦波、方波、三角波、脉冲波、高斯白噪声、196种任意函数波形
最大输出幅度 ±10 V
尺寸 宽×高×深🌠=260.3 mm×107.2 mm×295.7 mm

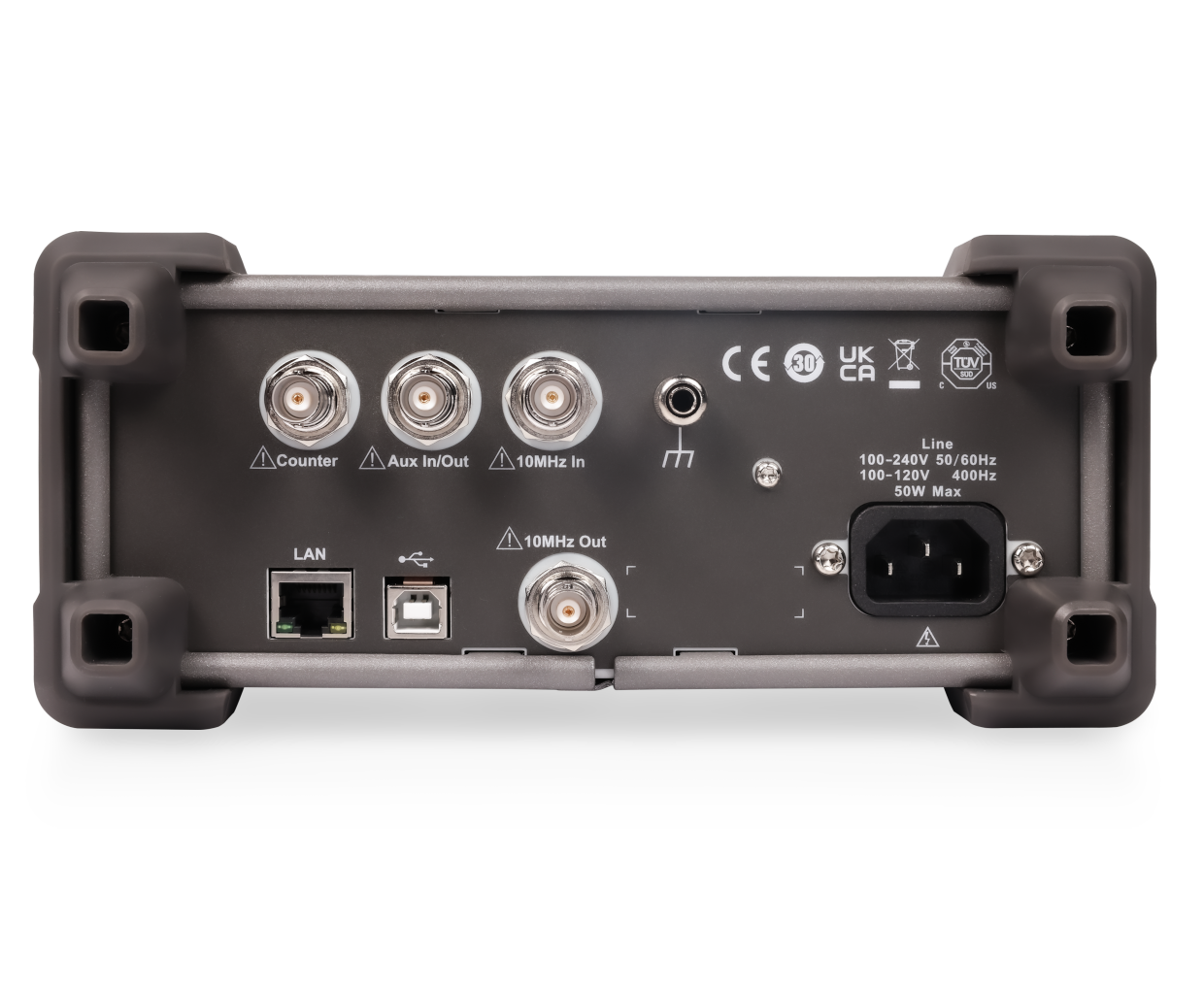

接口 标配 : USB Host, USB Device、LAN
选件 : GPIB (USB-GPIB 适配器 )
调制功能 AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst
内置频率计 频率范围:0.1 Hz ~ 200 MHz
显示 4.3英寸显示屏
型号
最高输出频率
最高采样率
垂直分辨率
最大任意波长度
通道数
含税价
SDG1022X Plus
25 MHz
1 GSa/s
16-bit
8 Mpts
2
电商专卖
SDG1032X Plus
30 MHz
1 GSa/s
16-bit
8 Mpts
2
¥3,688
SDG1062X Plus
60 MHz
1 GSa/s
16-bit
8 Mpts
2
¥4,388
