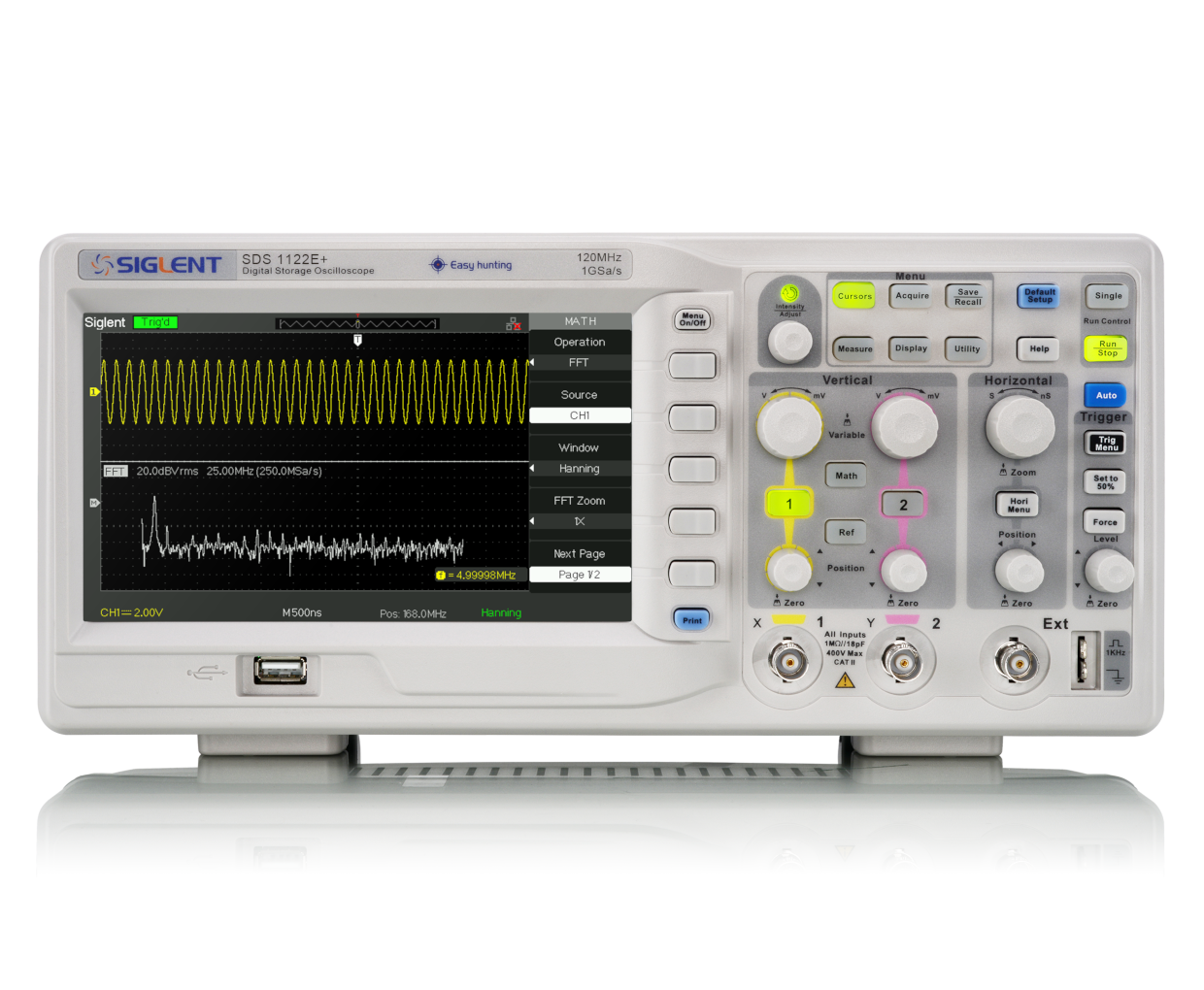

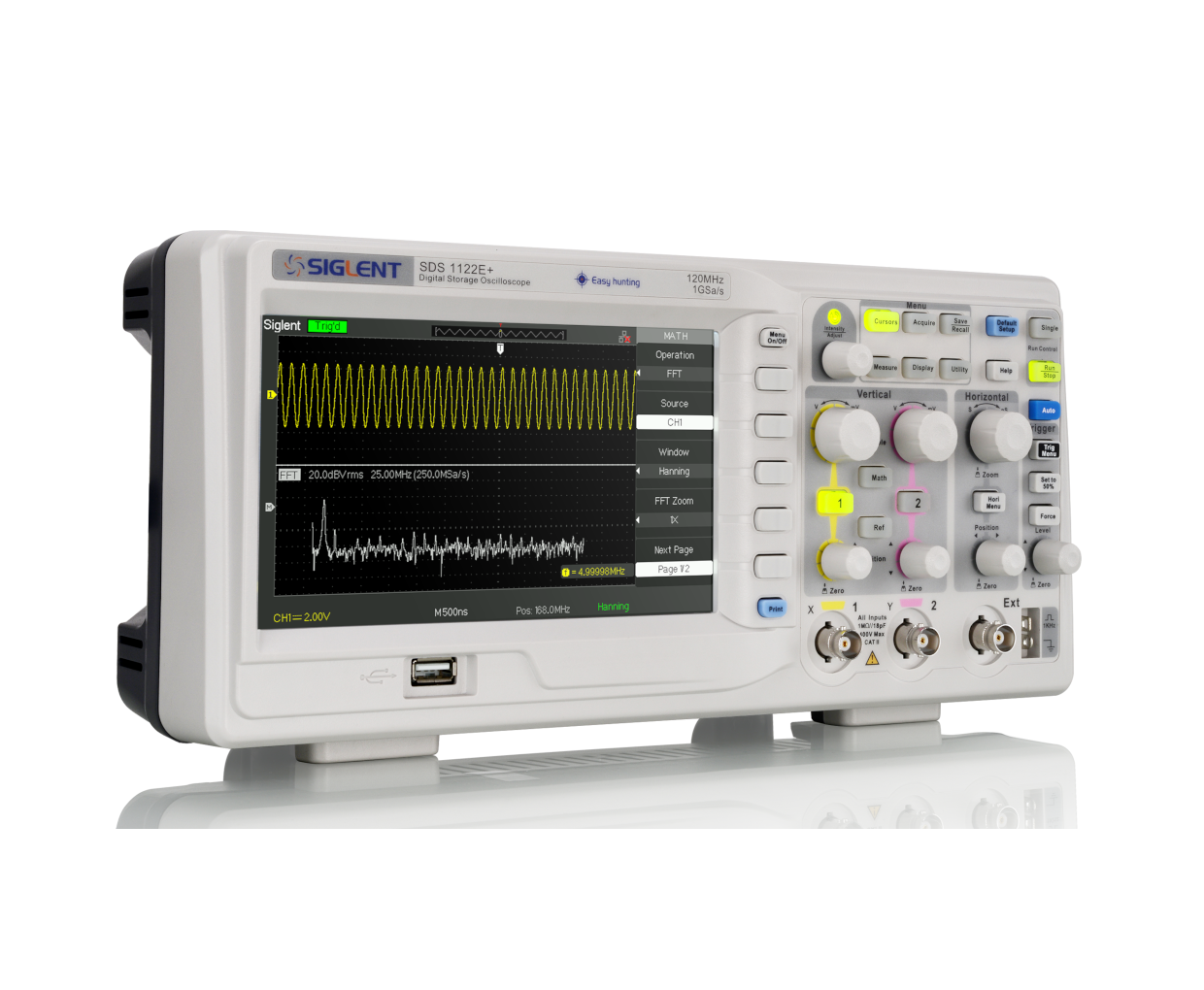

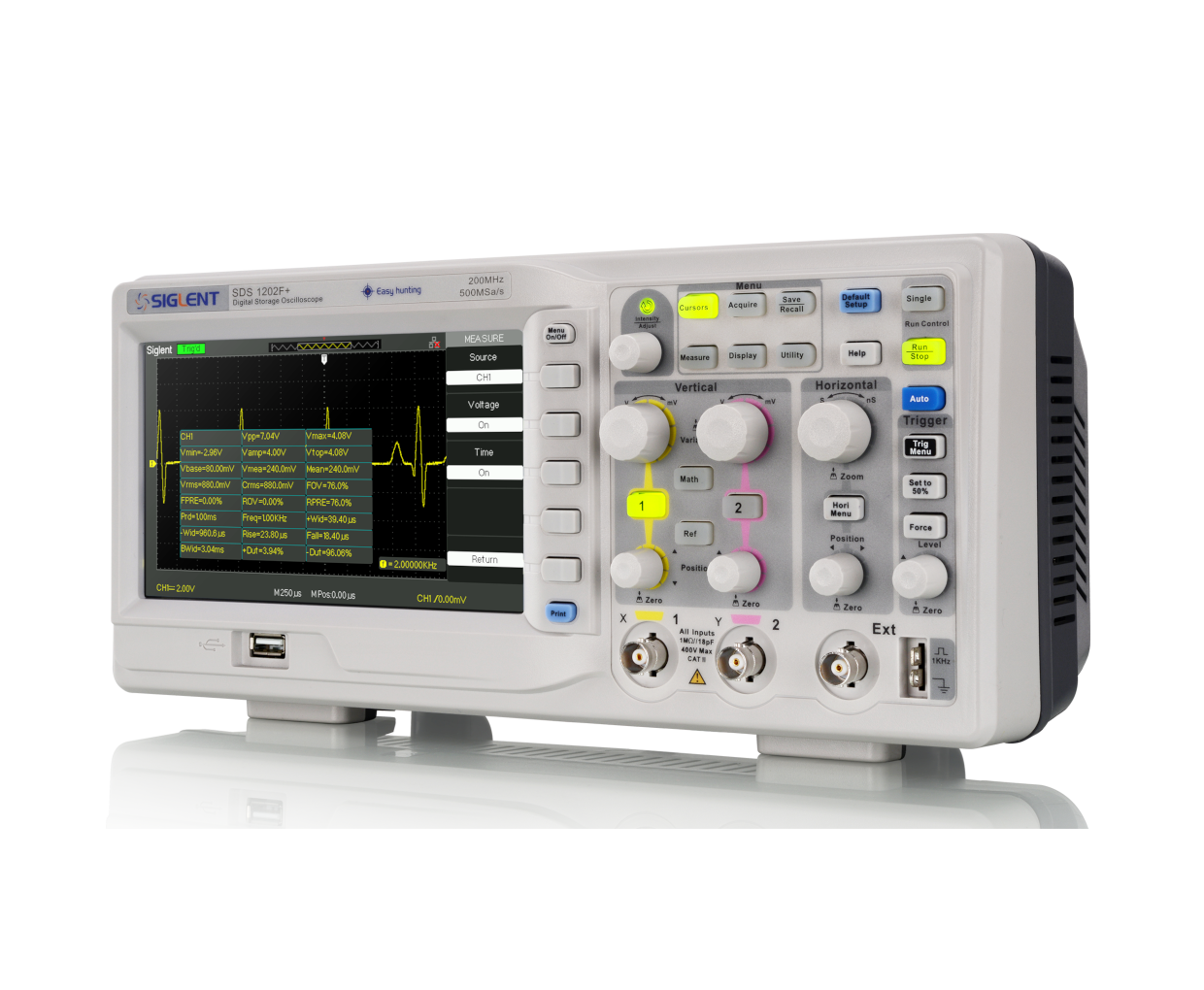

SDS1000E+/F+数字示波器
主要特性
- 带宽 200 MHz (1202F+) / 120 MHz (1122E+)
- 实时采样率 500 MSa/S (1202F+) / 1 GSa/S (1122E+)
- 存储深度 32 Kpts (1202F+) / 1 Mpts (1122E+)
- 2 通道+1 外触发通道
×

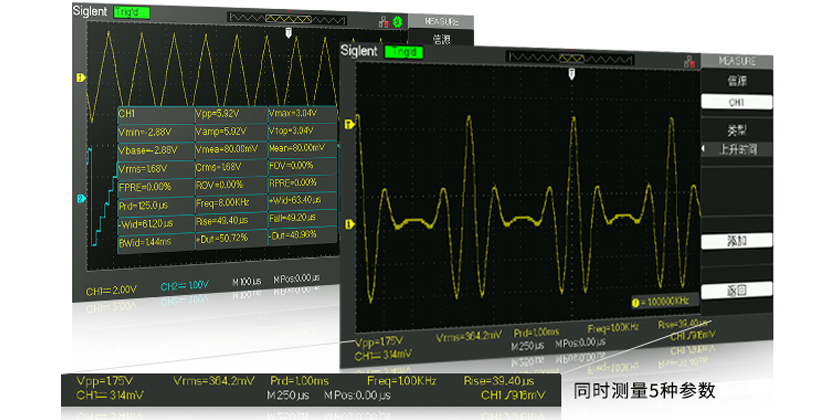

超丰富的测量类型
· 超丰富的测量种类,32种自动测量功能,满足测量者的所有需求
· 测量涵盖全方面参数类型,支持电压、时间和延迟测试种类
· 参数显示随心所欲,可以同时显示32种参数,亦可任意搭配五组参数显示
· 测量涵盖全方面参数类型,支持电压、时间和延迟测试种类
· 参数显示随心所欲,可以同时显示32种参数,亦可任意搭配五组参数显示
超丰富的测量类型
· 超丰富的测量种类,32种自动测量功能,满足测量者的所有需求
· 测量涵盖全方面参数类型,支持电压、时间和延迟测试种类
· 参数显示随心所欲,可以同时显示32种参数,亦可任意搭配五组参数显示
· 测量涵盖全方面参数类型,支持电压、时间和延迟测试种类
· 参数显示随心所欲,可以同时显示32种参数,亦可任意搭配五组参数显示

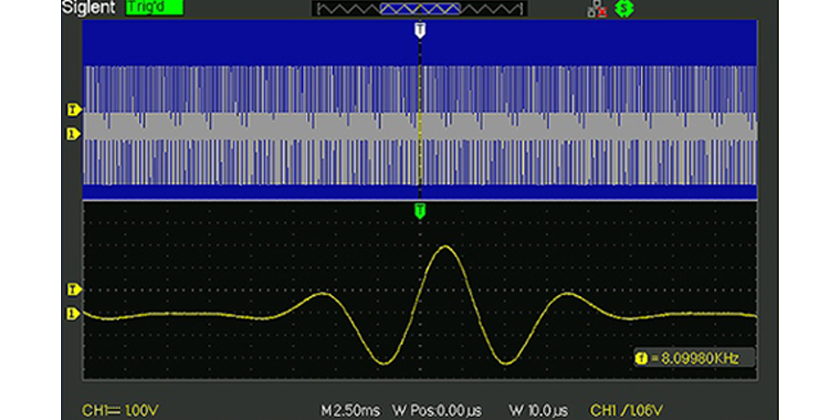

聚焦重点,一键ZOOM
· 独创的局部波形扩张功能,分析波形精准到位
· 两行窗口显示,给用户局部与整体的把控
· 一键ZOOM操作,简洁方便
· 两行窗口显示,给用户局部与整体的把控
· 一键ZOOM操作,简洁方便
聚焦重点,一键ZOOM
· 独创的局部波形扩张功能,分析波形精准到位
· 两行窗口显示,给用户局部与整体的把控
· 一键ZOOM操作,简洁方便
· 两行窗口显示,给用户局部与整体的把控
· 一键ZOOM操作,简洁方便

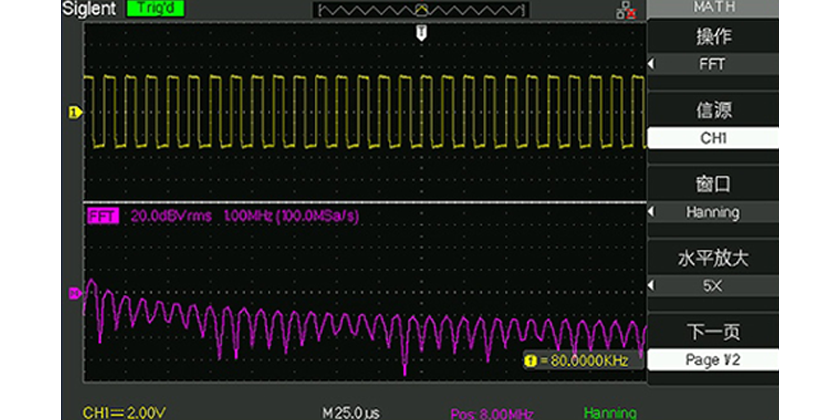

强大的运算功能,精准波形处理
· 支持常用的+、-、*、/、FFT等运算功能
· 支持通道波形和FFT波形分屏显示
· 支持粗调/细调切换,实现精确化操作
· 支持通道波形和FFT波形分屏显示
· 支持粗调/细调切换,实现精确化操作
强大的运算功能,精准波形处理
· 支持常用的+、-、*、/、FFT等运算功能
· 支持通道波形和FFT波形分屏显示
· 支持粗调/细调切换,实现精确化操作
· 支持通道波形和FFT波形分屏显示
· 支持粗调/细调切换,实现精确化操作

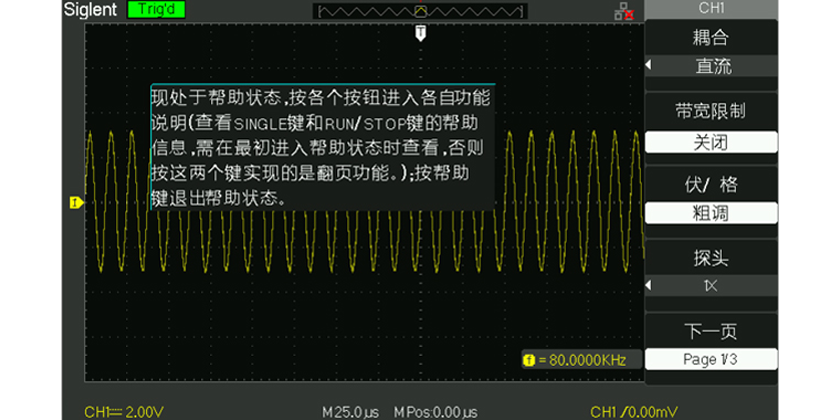

嵌入式帮助,让使用变得更简单
· 帮助系统嵌入所有功能键中,长按功能键可实时了解相应功能
· 人性化帮助系统,用户操作变得更加简单
· 人性化帮助系统,用户操作变得更加简单
嵌入式帮助,让使用变得更简单
· 帮助系统嵌入所有功能键中,长按功能键可实时了解相应功能
· 人性化帮助系统,用户操作变得更加简单
· 人性化帮助系统,用户操作变得更加简单
规格参数
带宽 | SDS1122E+:120 MHz SDS1202F+:200 MHz |
实时采样率 | SDS1122E+:1 GSa/s SDS1202F+:500 MSa/s |
通道数 | 2 + EXT |
存储深度 | SDS1122E+:1 Mpts SDS1202F+:32 Kpts |
触发类型 | 边沿、脉宽、视频、斜率、交替 |

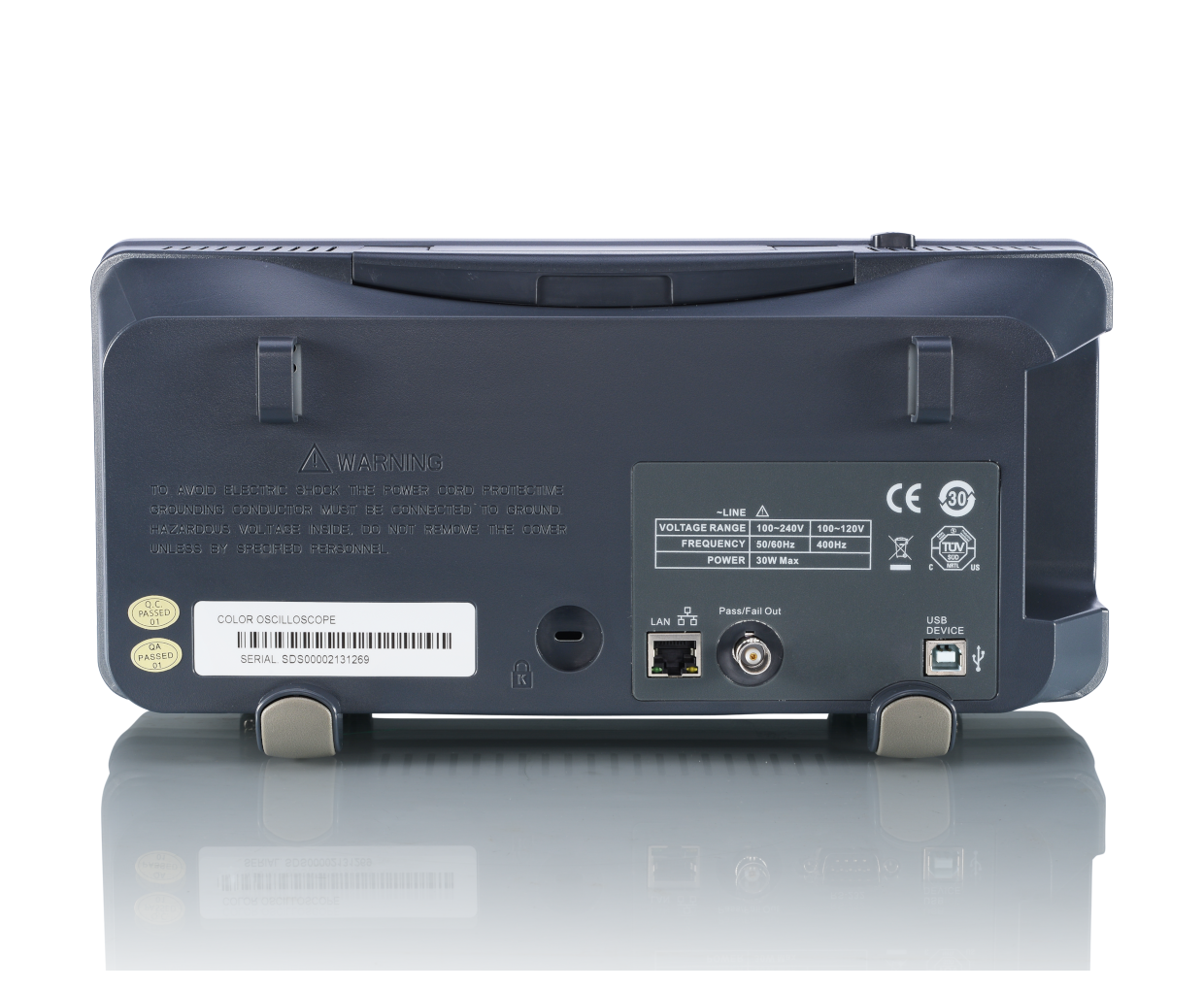

接口 | USB Host、USB Device、LAN、Pass/Fail |
标配探头 | 2 套无源探头 |
屏幕 | 7 英寸 TFT-LCD 显示屏,分辨率 800*480 |
重量 | 净重 2.5 Kg |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率 :
参考价(含税)
SDS1202F+
200 MHz
2 + EXT
500 MSa/s
-
32 Kpts
电商SHOP专卖
SDS1122E+
120 MHz
2 + EXT
1 GSa/s
-
1 Mpts
电商SHOP专卖
