当前位置: 首页 / 产品中心

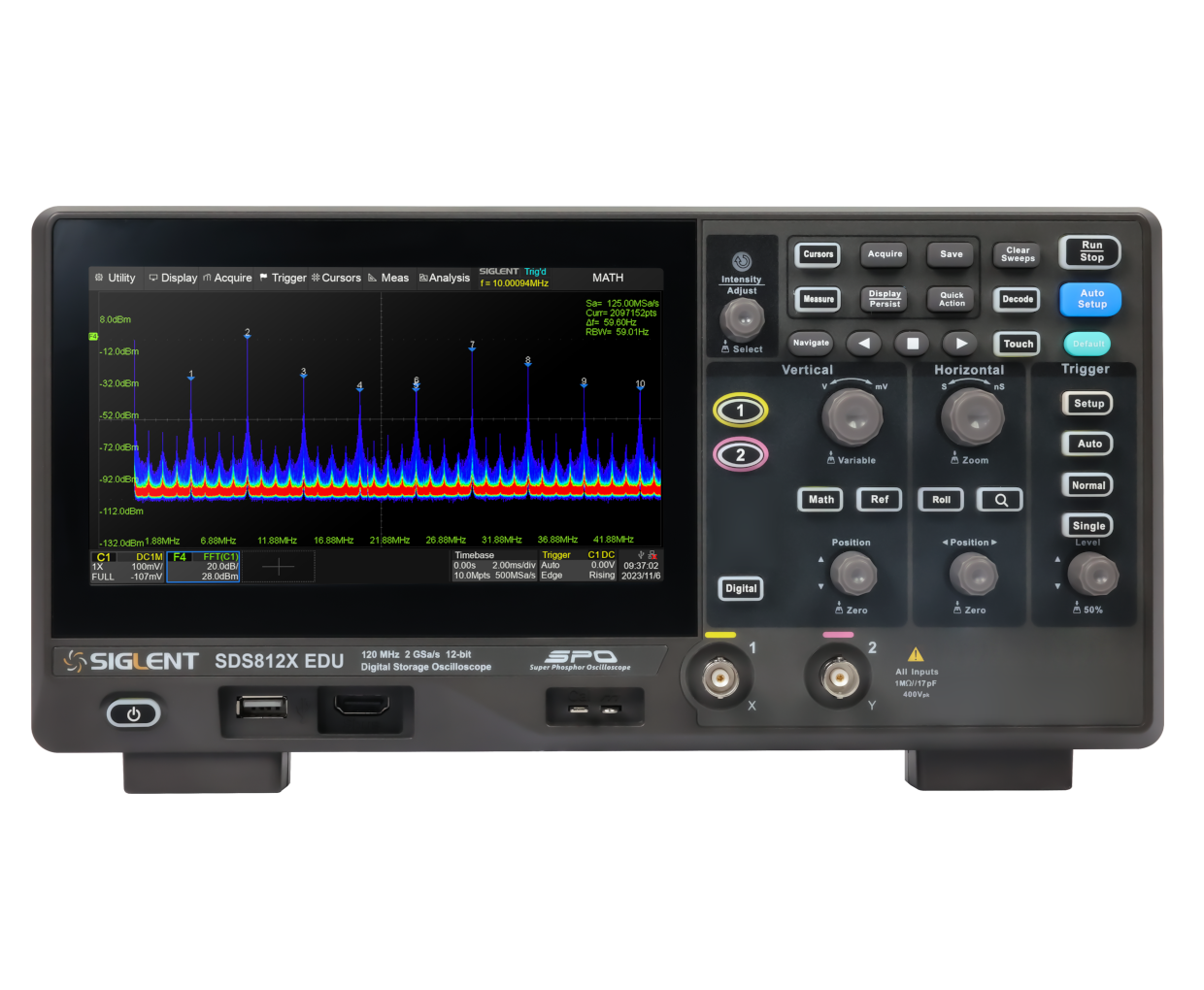

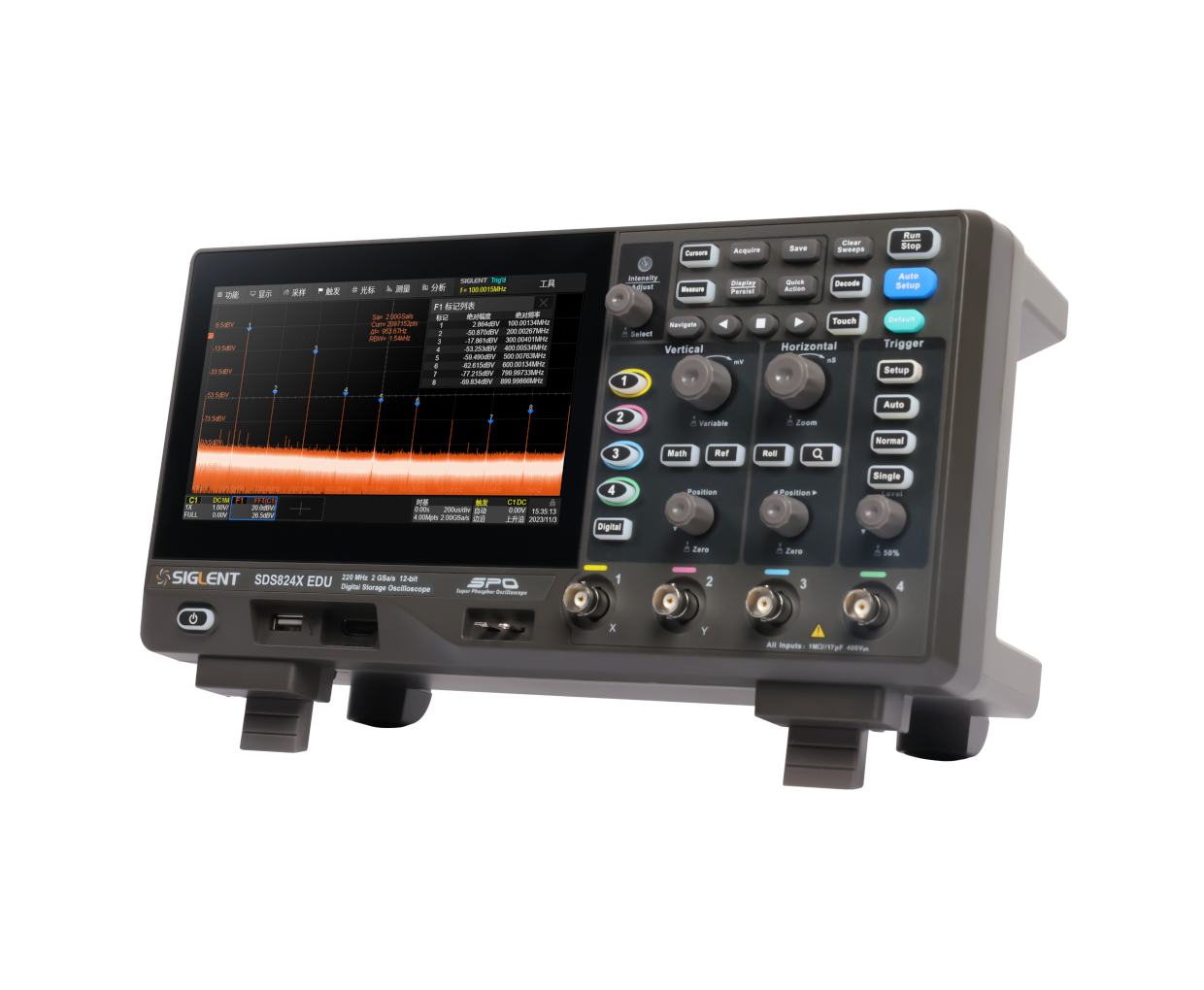

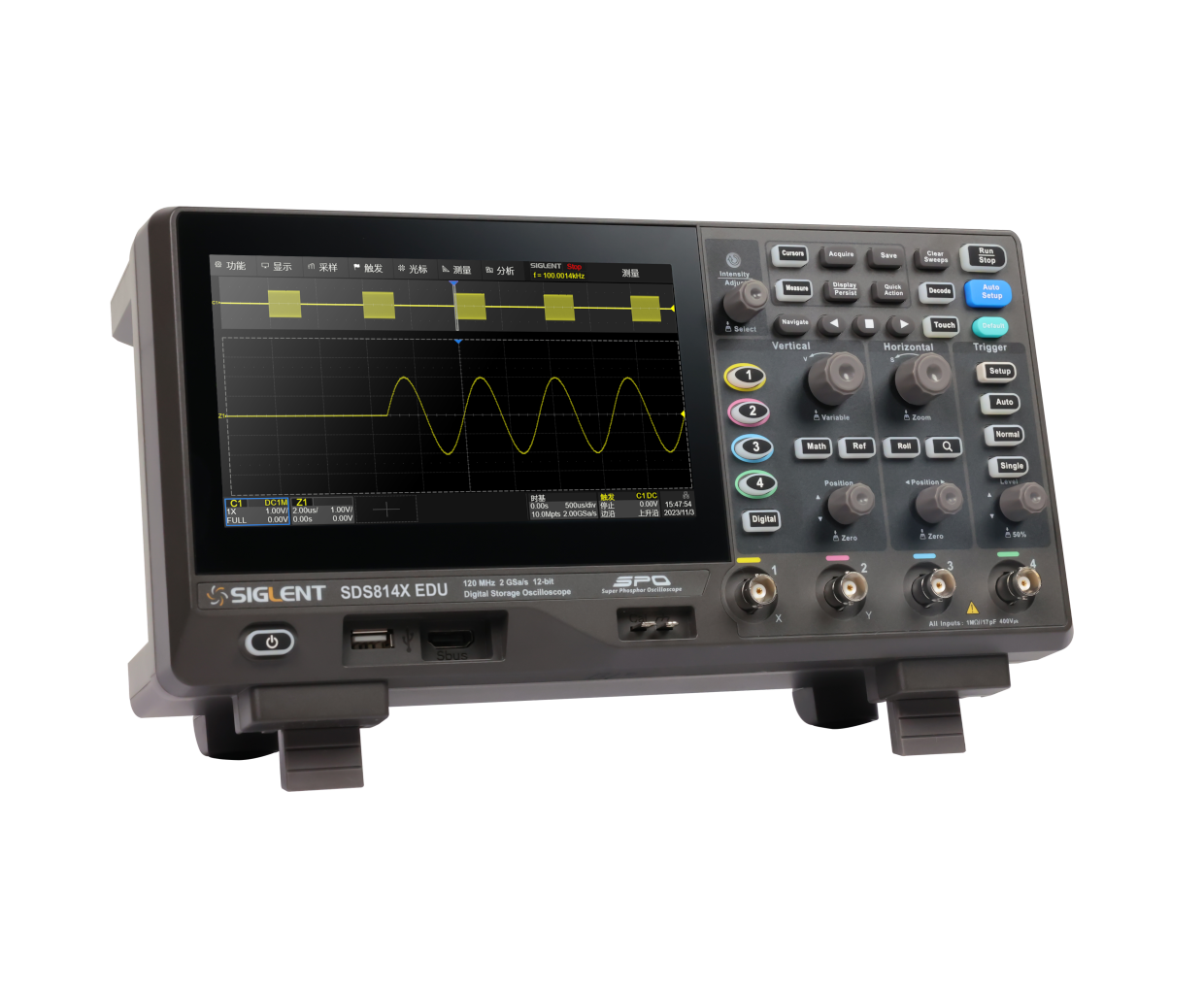

SDS800X EDU高分辨率数字示波器
主要特性
  • 带宽:120/220 MHz
  • 垂直分辨率:12-bit
  • 实时采样率:2 GSa/s
  • 存储深度:100 Mpts/ch(单通道模式)
  • 波形捕获率:500 000帧/秒(Sequence 模式)
  • 7英寸触摸屏,支持外接鼠标键盘
×
12-bit高分辨率
SDS800X EDU拥有12-bit高分辨率,高分辨率示波器具有极佳的信号检测和显示能力,有助于分析信号的细节与特征,在高精度电源测试、测量电源纹波、优化器件性能、检测和诊断发动机控制单元、医疗设备使用等应用中具有极大优势。
12-bit高分辨率
SDS800X EDU拥有12-bit高分辨率,高分辨率示波器具有极佳的信号检测和显示能力,有助于分析信号的细节与特征,在高精度电源测试、测量电源纹波、优化器件性能、检测和诊断发动机控制单元、医疗设备使用等应用中具有极大优势。

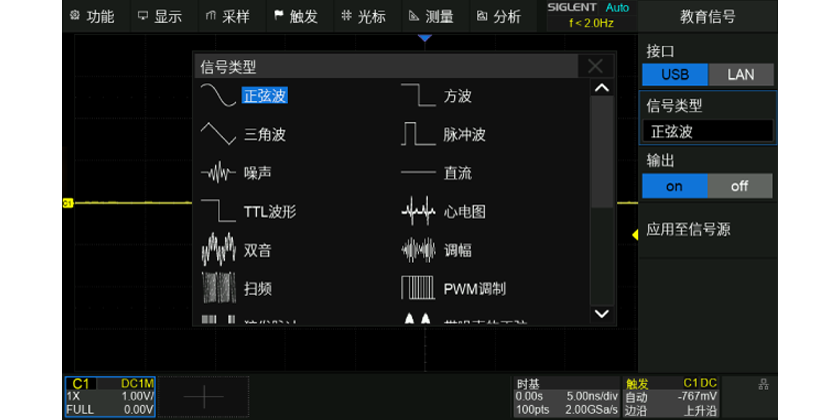

教学和实验波形
教育工作者和学生们能够借助SAG1021I或SIGLENT的其它信号源产品,快速生成多样化的教学波形和实验信号,无论是基础的波形理解还是复杂的实验分析,都能轻松实现,让教学与实验更加得心应手。
教学和实验波形
教育工作者和学生们能够借助SAG1021I或SIGLENT的其它信号源产品,快速生成多样化的教学波形和实验信号,无论是基础的波形理解还是复杂的实验分析,都能轻松实现,让教学与实验更加得心应手。

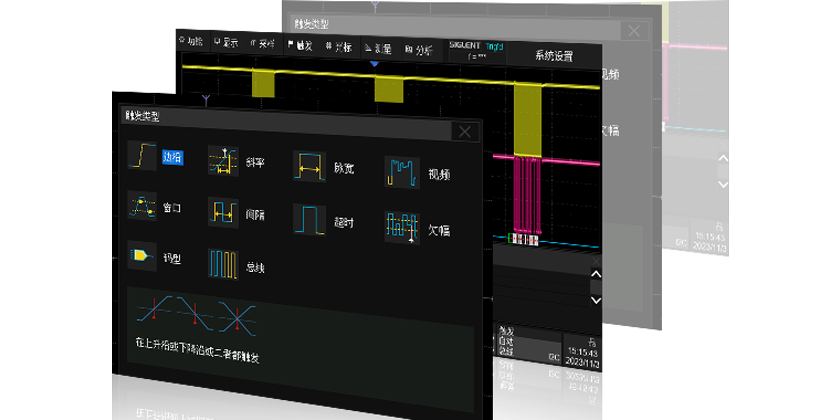

丰富的触发与解码
SDS800X EDU 具有丰富的触发功能,包括边沿、斜率、延迟、建立/保持时间和多种总线触发(串行触发)。支持嵌入式行业的 I2C、SPI、UART 协议及汽车行业的 CAN、LIN 协议的触发与解码,能够准确捕获并直观地将总线的协议信息以表格形式或其它方式显示,稳定进行测试。
丰富的触发与解码
SDS800X EDU 具有丰富的触发功能,包括边沿、斜率、延迟、建立/保持时间和多种总线触发(串行触发)。支持嵌入式行业的 I2C、SPI、UART 协议及汽车行业的 CAN、LIN 协议的触发与解码,能够准确捕获并直观地将总线的协议信息以表格形式或其它方式显示,稳定进行测试。

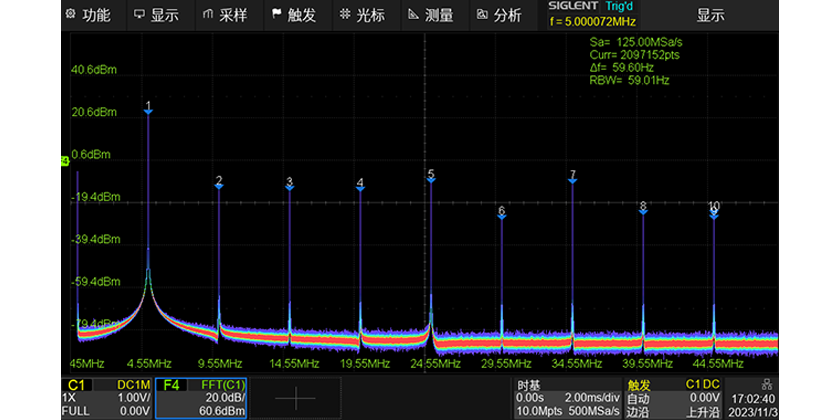

强大的数学功能
内置 FFT 功能,最大运算点数为 2M 点,4 条独立 Math 波形,支持用户自定义运算表达式。在优越的频谱分辨率下可更准确的分析信号频率成分及能量分布,轻松化身一台频谱分析仪。FFT模式下支持多种窗函数,支持普通、平均、最大值保持等模式,支持峰值检测,自动检测杂散频率并标记形成列表显示。
强大的数学功能
内置 FFT 功能,最大运算点数为 2M 点,4 条独立 Math 波形,支持用户自定义运算表达式。在优越的频谱分辨率下可更准确的分析信号频率成分及能量分布,轻松化身一台频谱分析仪。FFT模式下支持多种窗函数,支持普通、平均、最大值保持等模式,支持峰值检测,自动检测杂散频率并标记形成列表显示。

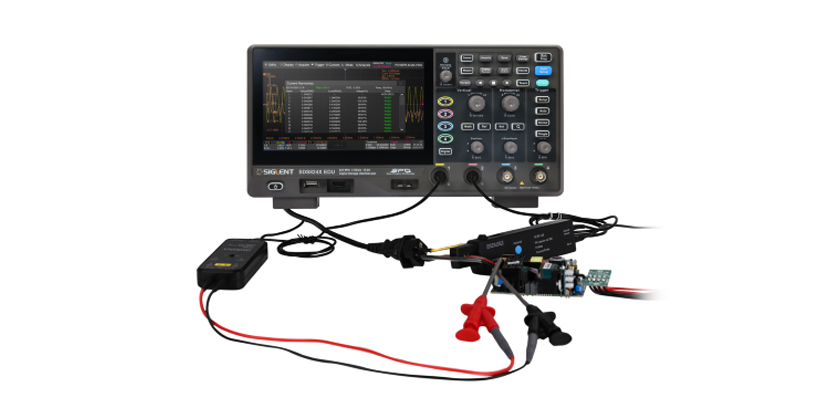

高效的电源分析
SDS800X EDU的电源分析功能搭配云顶国际科技的电压探头(DPB5000系列)、电流探头(CP6000系列),可以快速准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、安全作业区(SOA)等12项参数,帮助工程师解除繁琐的手工配置和复杂的公式计算,极为适用于观察异常谐波、进行谐波分析、评估器件稳定性、判断电磁干扰等测试。
高效的电源分析
SDS800X EDU的电源分析功能搭配云顶国际科技的电压探头(DPB5000系列)、电流探头(CP6000系列),可以快速准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、安全作业区(SOA)等12项参数,帮助工程师解除繁琐的手工配置和复杂的公式计算,极为适用于观察异常谐波、进行谐波分析、评估器件稳定性、判断电磁干扰等测试。

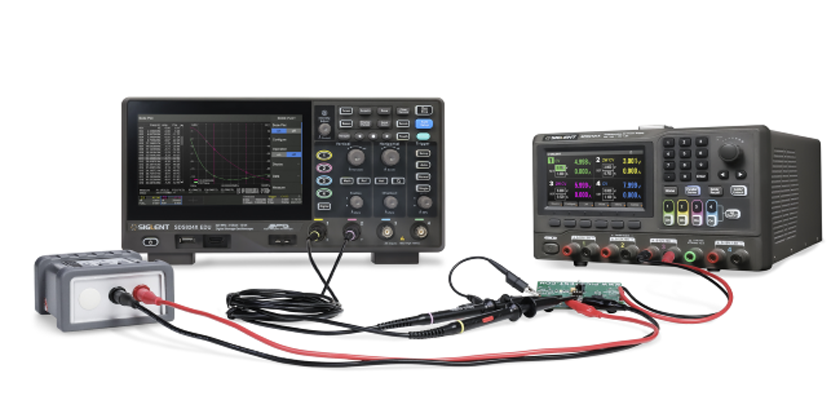

极佳的环路响应测试
SDS800X EDU标配的波特图功能,搭配云顶国际科技的隔离信号发生器选件(SAG1021I)或SDG任意波形发生器即可进行环路响应测试,提供被测设备(DUT)的频率响应曲线,轻松获得各个频率点下的增益和相位值。同时借助数据列表、光标测量、自动测量功能,可对波特图曲线进行详细的数据分析,判断系统稳定性等等。
极佳的环路响应测试
SDS800X EDU标配的波特图功能,搭配云顶国际科技的隔离信号发生器选件(SAG1021I)或SDG任意波形发生器即可进行环路响应测试,提供被测设备(DUT)的频率响应曲线,轻松获得各个频率点下的增益和相位值。同时借助数据列表、光标测量、自动测量功能,可对波特图曲线进行详细的数据分析,判断系统稳定性等等。

规格参数

带宽 120 MHz 、220 MHz
垂直分辨率 12-bit
实时采样率 单通道模式:2 GSa/s
双通道模式:1 GSa/s
四通道模式:500 MSa/s
通道数 4(SDS814X EDU、SDS824X EDU)
2(SDS812X EDU、SDS822X EDU)
存储深度 单通道模式:100 Mpts/ch
双通道模式:50 Mpts/ch
四通道模式:25 Mpts/ch
最高波形捕获率
SDS814X EDU/SDS812X EDU: SDS824X EDU/SDS822X EDU:
正常模式:80,000 wfm/s;
Sequence模式:500,000wfm/s
正常模式:120,000 wfm/s
Sequence模式:500,000wfm/s;
串行触发与解码 标配:I2C、SPI、UART、CAN、LIN
触发类型 边沿(Edge)、斜率(Slope)、脉宽(Pulse width)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)、视频(Video)、前提边沿(Qual🎉ified)、第N边沿(Nth edge)、延迟(Delay)、建立/💛保持时间(Setup/Holdtime)、串行触发
数字通道(选配) 16 路,1GSa/s采样率,10 Mpts/ch存储深度
数学运算 4路;2M点FFT频谱分析;数字滤波;加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、指数、插值、最大保持、最小保持等时域运算;支持公式♈编辑器实现复杂的嵌套运算
数据分析和处理工具 搜索、导航、历史、模板测试、波特图、电源分析(选配)、计数器

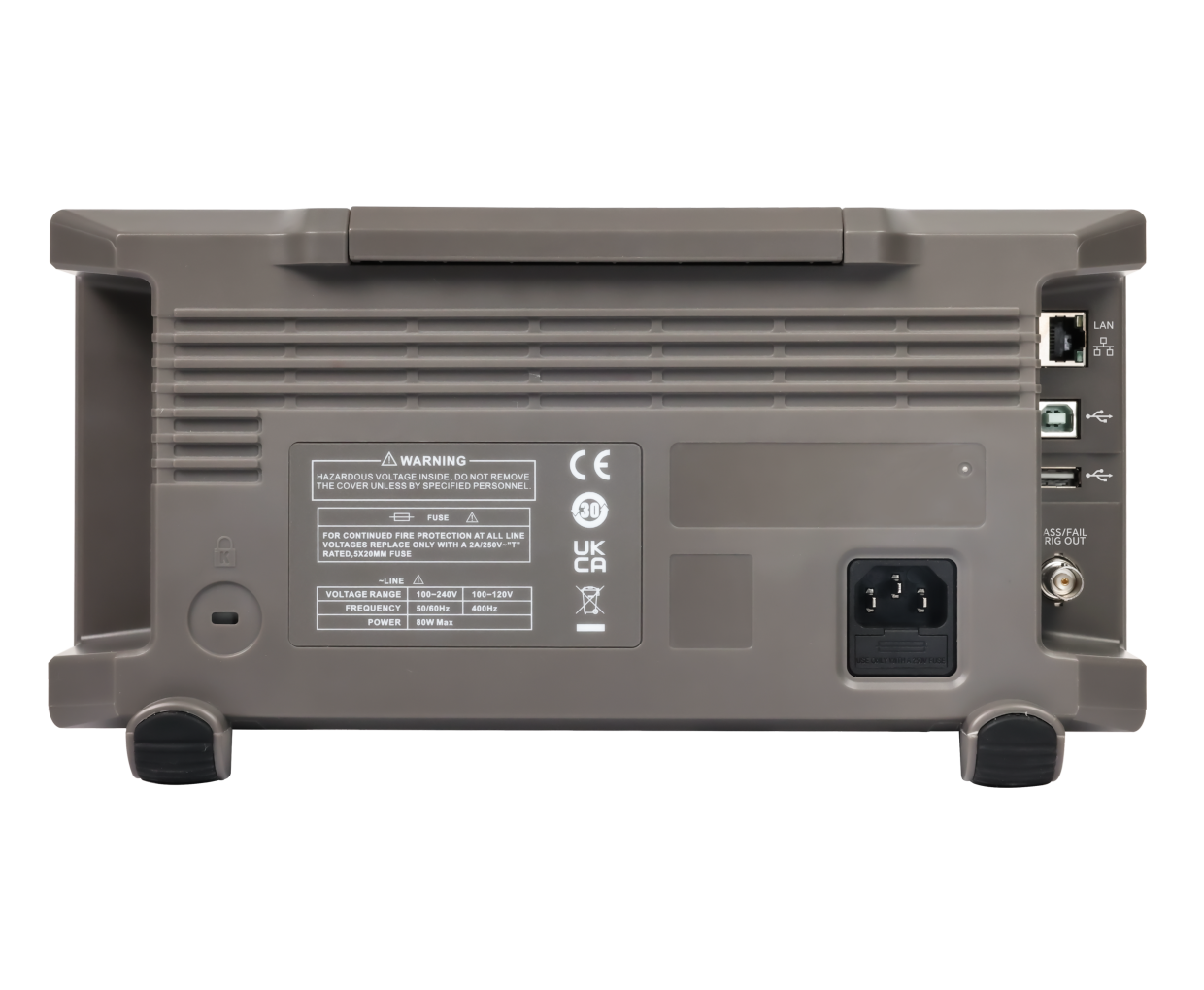

接口 SBUS(Siglent 逻辑分析仪接口),USB 2.0 Host x2,USB 2.0 Device♑,10M/100M LAN,辅助输出(TRIG OUT,PASS/FAIL)
USB任意波形发生器(选配) 单通道,最高输出频率25MHz,采样率125MSa/s,波形长度16kpts,隔离输出
屏幕 7 英寸电容式触摸显示屏,分辨率1024*600
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率
参考价(含税)
SDS812X EDU
120 MHz
2
2 GSa/s
500,000 wfm/s
100 Mpts/ch
12-bit
联系报价
SDS814X EDU
120 MHz
4
2 GSa/s
500,000 wfm/s
100 Mpts/ch
12-bit
联系报价
SDS822X EDU
220 MHz
2
2 GSa/s
500,000 wfm/s
100 Mpts/ch
12-bit
联系报价
SDS824X EDU
220 MHz
4
2 GSa/s
500,000 wfm/s
100 Mpts/ch
12-bit
联系报价
