SHA850A系列手持频谱分析仪
主要特性
  • 频谱分析频率范围:9 kHz - 3.6GHz / 7.5 GHz
  • 天线和电缆测量频率范围:100 kHz - 3.6GHz / 7.5 GHz
  • 显示平均噪声电平 DANL 低于-165 dBm/Hz
  • 单边带相位噪声低于-104 dBc/Hz1 GHz 偏移 10 kHz
  • 全带宽独立信号源和前置放大器
  • 典型工作时间 小时,净重3.2 kg
×

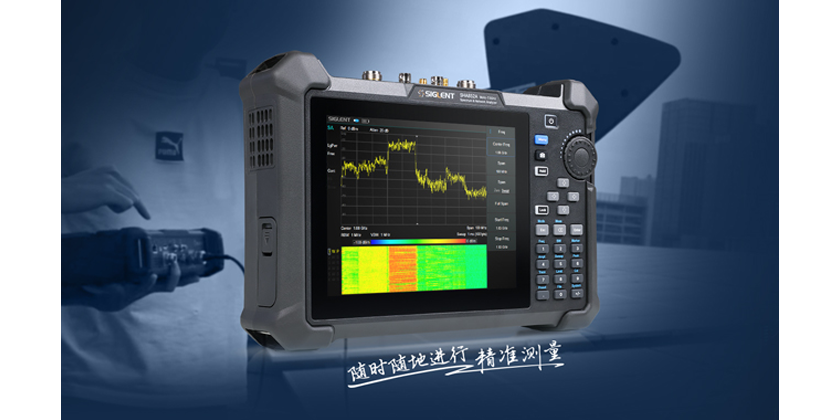

形态更轻盈,多场景适用

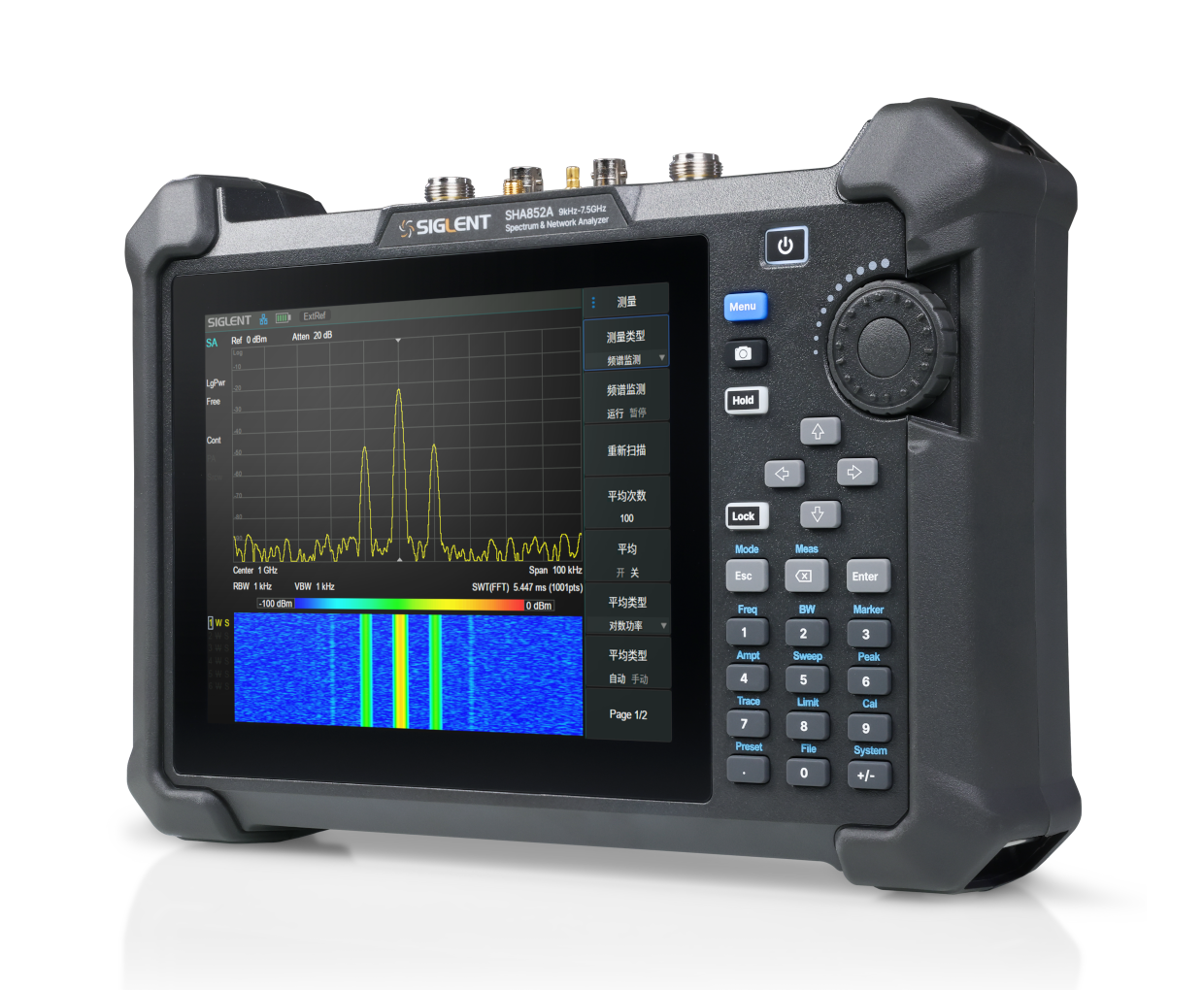

SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz,机身更轻盈,适合外出携带、手持操作,采用续航长达4小时的电池供电,并且可配置GPS定位功能,能满足各种场景下的现场测试,如通信基站,汽车OTA测试,频谱监测等。
采用高集成度设计,可进行信号频域分析,陆地移动电台,无线数据网络测量,线缆、天线、器件测试,EMI干扰等测试。并且其射频性能优异,DANL低至-165 dBc/Hz,可有效识别小信号,单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset媲美台式频谱分析仪。


形态更轻盈,多场景适用
SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz,机身更轻盈,适合外出携带、手持操作,采用续航长达4小时的电池供电,并且可配置GPS定位功能,能满足各种场景下的现场测试,如通信基站,汽车OTA测试,频谱监测等。
采用高集成度设计,可进行信号频域分析,陆地移动电台,无线数据网络测量,线缆、天线、器件测试,EMI干扰等测试。并且其射频性能优异,DANL低至-165 dBc/Hz,可有效识别小信号,单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset媲美台式频谱分析仪。


电缆和天线测试模式
电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz;
支持故障点距离(DTF)、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

电缆和天线测试模式
电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz;
支持故障点距离(DTF)、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

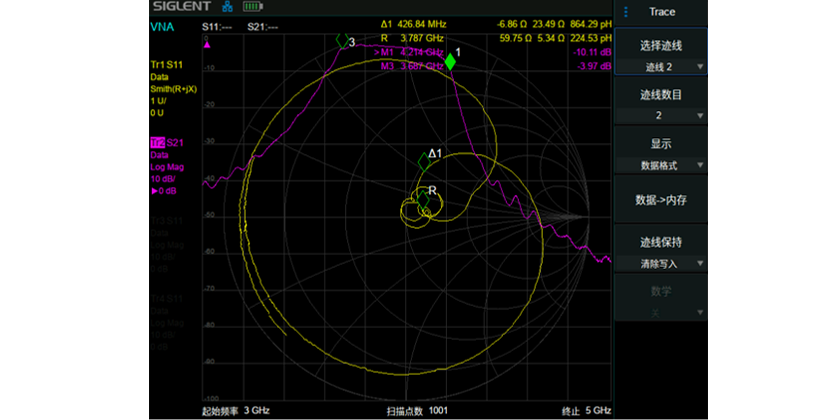

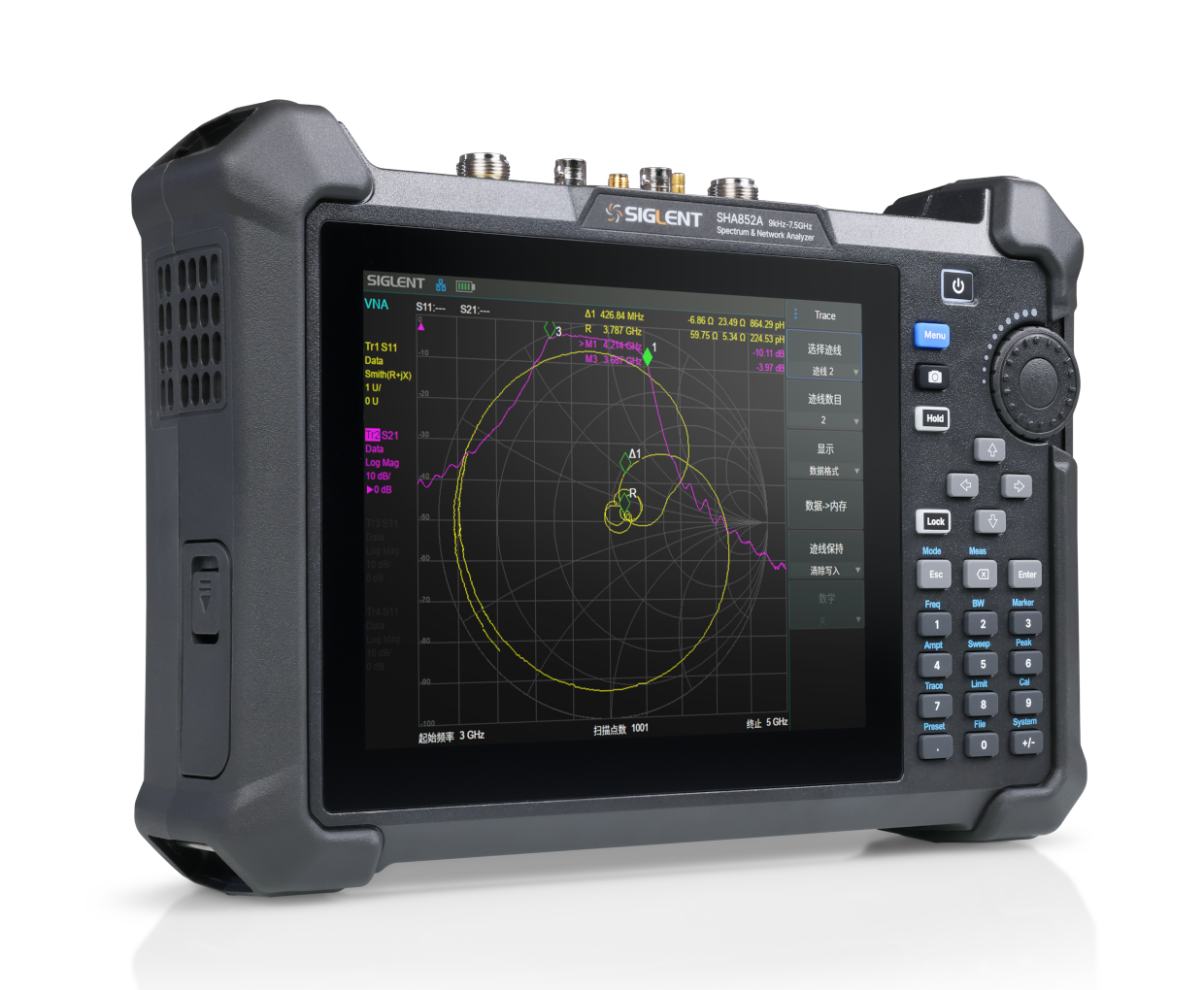

矢量网络分析模式
支持幅度和相位响应同时测量,矢量S11和S21参数同时测量;
显示反射/传输系数,回波/插入损耗,相位,群时延,驻波比,Smith圆图,极坐标圆图等多种格式。
矢量网络分析模式
支持幅度和相位响应同时测量,矢量S11和S21参数同时测量;
显示反射/传输系数,回波/插入损耗,相位,群时延,驻波比,Smith圆图,极坐标圆图等多种格式。
规格参数
测量频率范围 SHA851A:9 kHz~3.6 GHz
SHA852A:9 kHz~7.5 GHz
最小分辨率带宽 1 Hz
显示平均噪声电平 -165 dBm/Hz
单边带相位噪声 <-104 dBc/Hz
三阶交调TOI +16 dbm
频率分辨率 1 Hz
电缆和天线测量模式 SHA851A:100 kHz~3.6 GHz
SHA852A:100 kHz~7.5 GHz
矢量网络分析模式 SHA851A:100 kHz~3.6 GHz
SHA852A:100 kHz~7.5 GHz
高级测量套件(选配) 信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析,三阶交调分析,瀑布图
信号调制分析(选配) AM, FM,PM, ASK, FSK, MSK, PSK, QAM

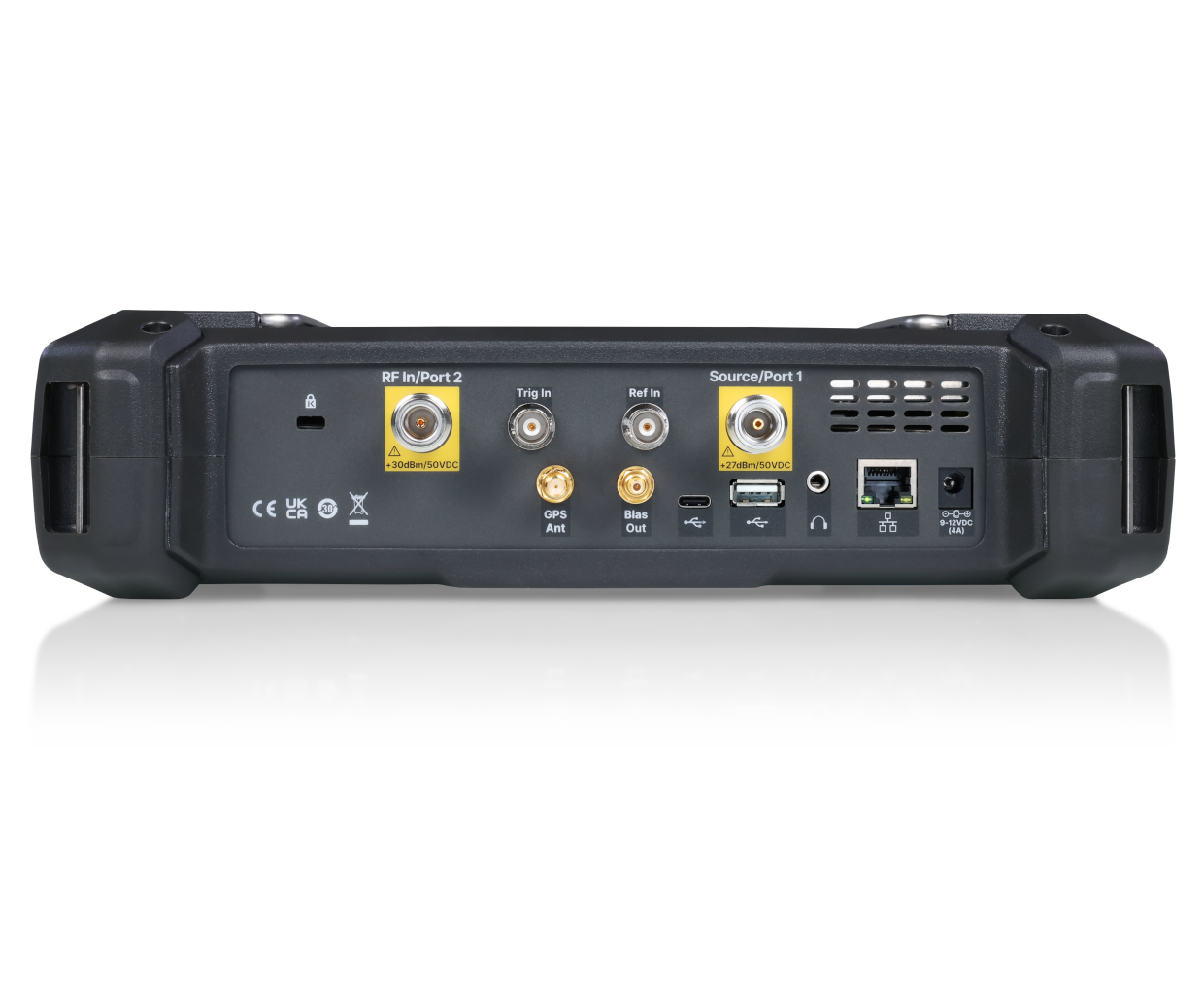

远程控制接口 LAN, USB Device, USB Host(USB-GPIB)
远程控制能力 SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet
NI-MAX
Web Browser (HTML 5 Supported)
显示 TFT LCD, 800x600, 8.4英寸多点触摸屏

型号
频率范围
矢量网络分析范围
分辨率带宽
相位噪声(典型值)
显示平均噪声电平
跟踪源
价格
SHA851A
9 kHz~3.6 GHz
100 kHz~3.6 GHz
1 Hz
<-104 dBc/Hz
-165 dBm/Hz
-
¥45,880
SHA852A
9 kHz~7.5 GHz
100 kHz~7.5 GHz
1 Hz
<-104 dBc/Hz
-165 dBm/Hz
-
¥75,880
