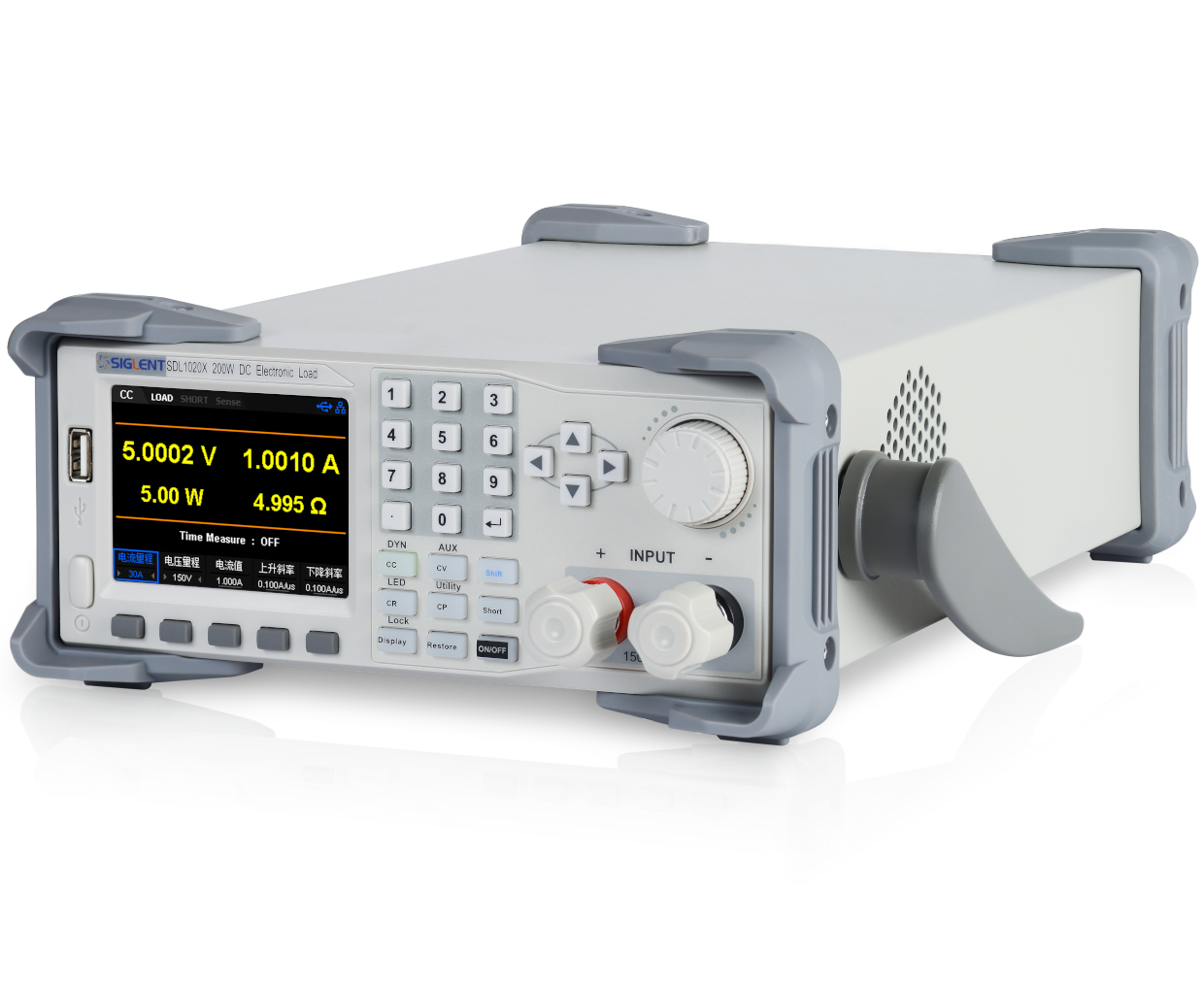

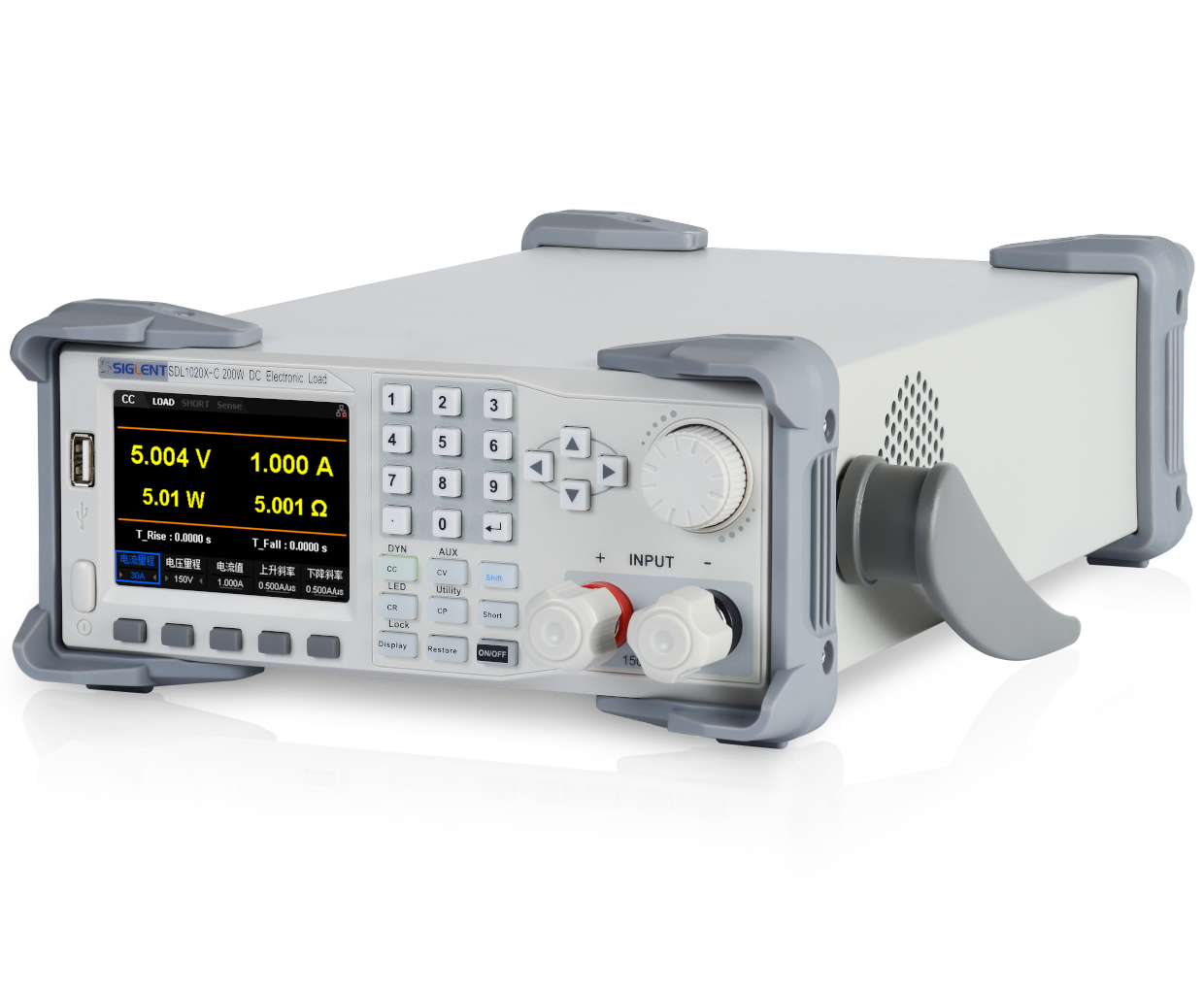

SDL1000X 系列高性能可编程电子负载
主要特性
  • DC 150 V/30 A,最大总功率300 W/200 W
  • 可调电流上升/下降速率0.001 A/μs~2.5 A/μs
  • 四种静态/动态模式:CC/CV/CP/CR
  • CC动态模式:连续模式、脉冲模式、翻转模式
  • 回读分辨率0.1 mV, 0.1 mA
×

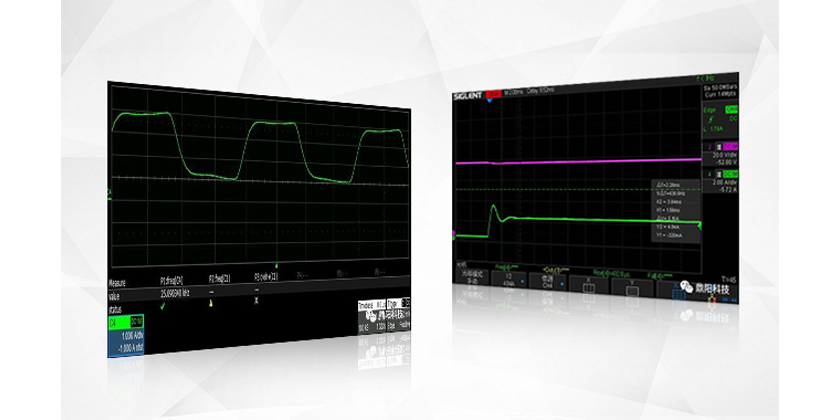

优良的动态特性,可仿真电流高速变化
动态测试功能使负载根据设定的规则在两种设定参数间进行切换,从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz,配合电流探头可以高速跟踪电流变化,分析电流波形。在CV模式下可以快速稳定设置电压,从而测试出电源的快速输出能力,如果瞬时功率超过保护设定值,会进入打嗝保护状态。
优良的动态特性,可仿真电流高速变化
动态测试功能使负载根据设定的规则在两种设定参数间进行切换,从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz,配合电流探头可以高速跟踪电流变化,分析电流波形。在CV模式下可以快速稳定设置电压,从而测试出电源的快速输出能力,如果瞬时功率超过保护设定值,会进入打嗝保护状态。

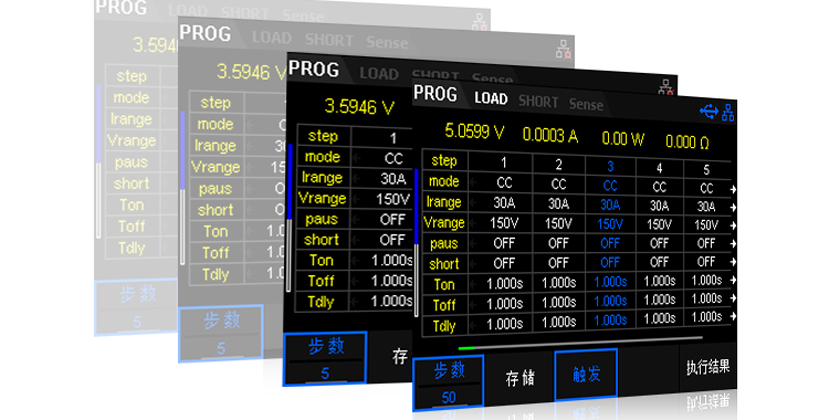

支持50步自动编程测试
Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定,负载可以模拟总共可以编辑10个测试文件,每个测试文件最多支持 50 步。
支持50步自动编程测试
Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定,负载可以模拟总共可以编辑10个测试文件,每个测试文件最多支持 50 步。

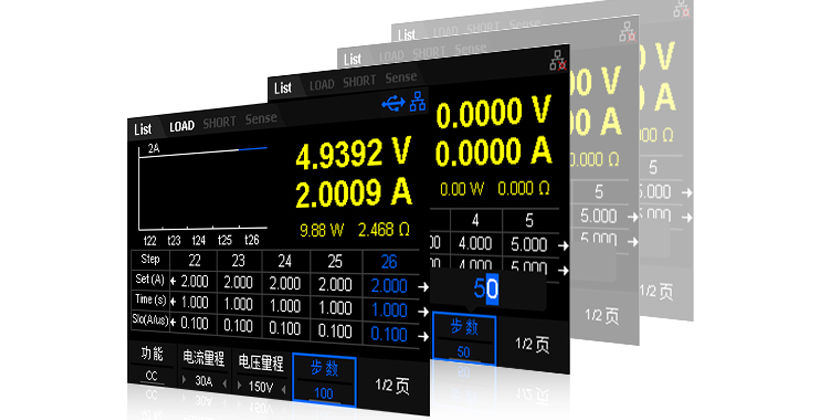

支持100步列表测试
List 功能支持负载搭建多步的,定时的,不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率,负载可以生成多种复杂的序列组合,以满足不同的测试需求。
支持100步列表测试
List 功能支持负载搭建多步的,定时的,不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率,负载可以生成多种复杂的序列组合,以满足不同的测试需求。

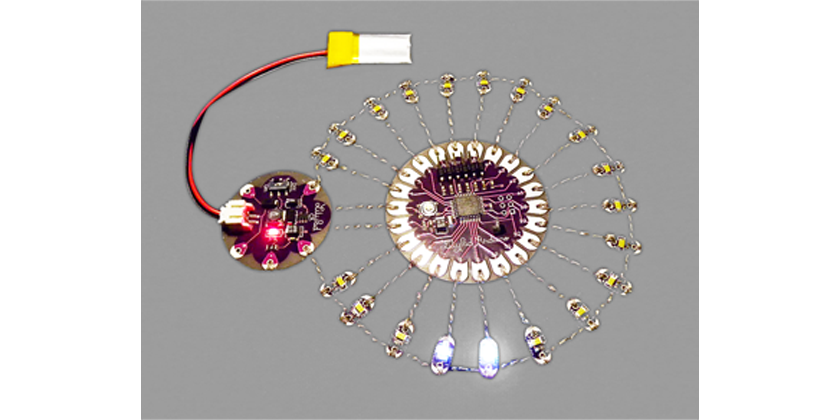

CR-LED测试功能
SDL1000X在传统CR模式的基础上,增加了二极管的导通电压设置,可以模拟真实二极管的工作状态,测得LED测试时的涟波电流。

CR-LED测试功能
SDL1000X在传统CR模式的基础上,增加了二极管的导通电压设置,可以模拟真实二极管的工作状态,测得LED测试时的涟波电流。

电池测试功能
Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式,通过设置终止电压、放电容量和放电时间等终止条件,从而对电池进行放电测试。

电池测试功能
Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式,通过设置终止电压、放电容量和放电时间等终止条件,从而对电池进行放电测试。


规格参数
输出 SDL1020X/X-E单通道:DC 150 V / 30 A,最大总功率200 W
SDL1030X/X-E单通道:DC 150 V / 30 A,最大总功率300 W
四种模式 CC/CV/CR/CP
CC动态模式 连续模式,脉冲模式,翻转模式
最高频率 CC动态模式:25 kHz
CP动态模式:12.5 kHz
CV动态模式:0.5 Hz
上升/下降速率 0.001 A/μs~2.5 A/μs
回读分辨率 SDL1000X:0.1 mV,0.1 mA
SDL1000X-E:1 mV,1 mA
保护功能 过电压、过电流、过功率、过热、反极性保护
其他功能 List列表操作功能、自动测试功能、电池测试功能、OCPT/OPPT测试功能、波形趋势图功能

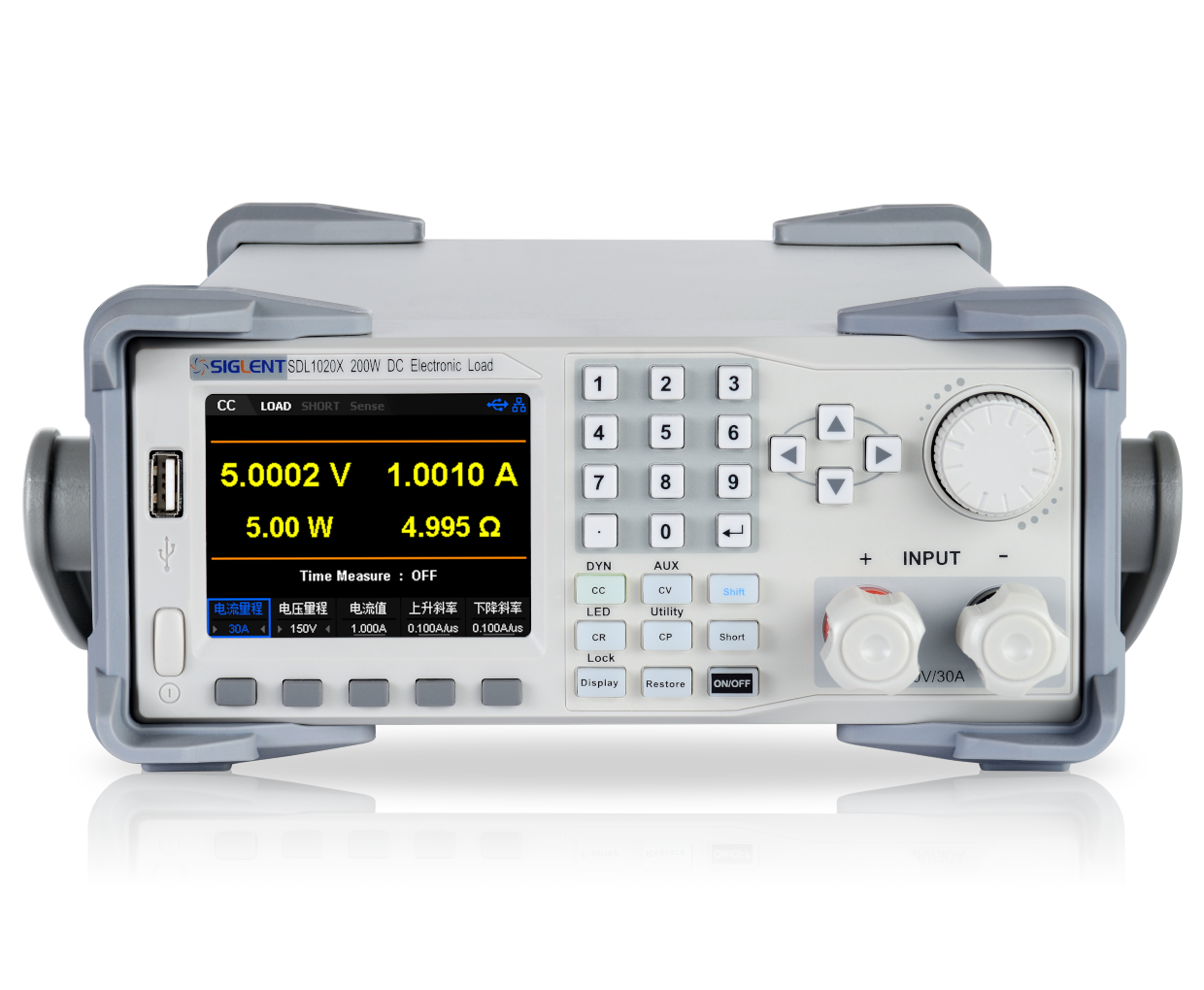

显示 3.5英寸TFT液晶显示屏,可同时显示多个参数和状态

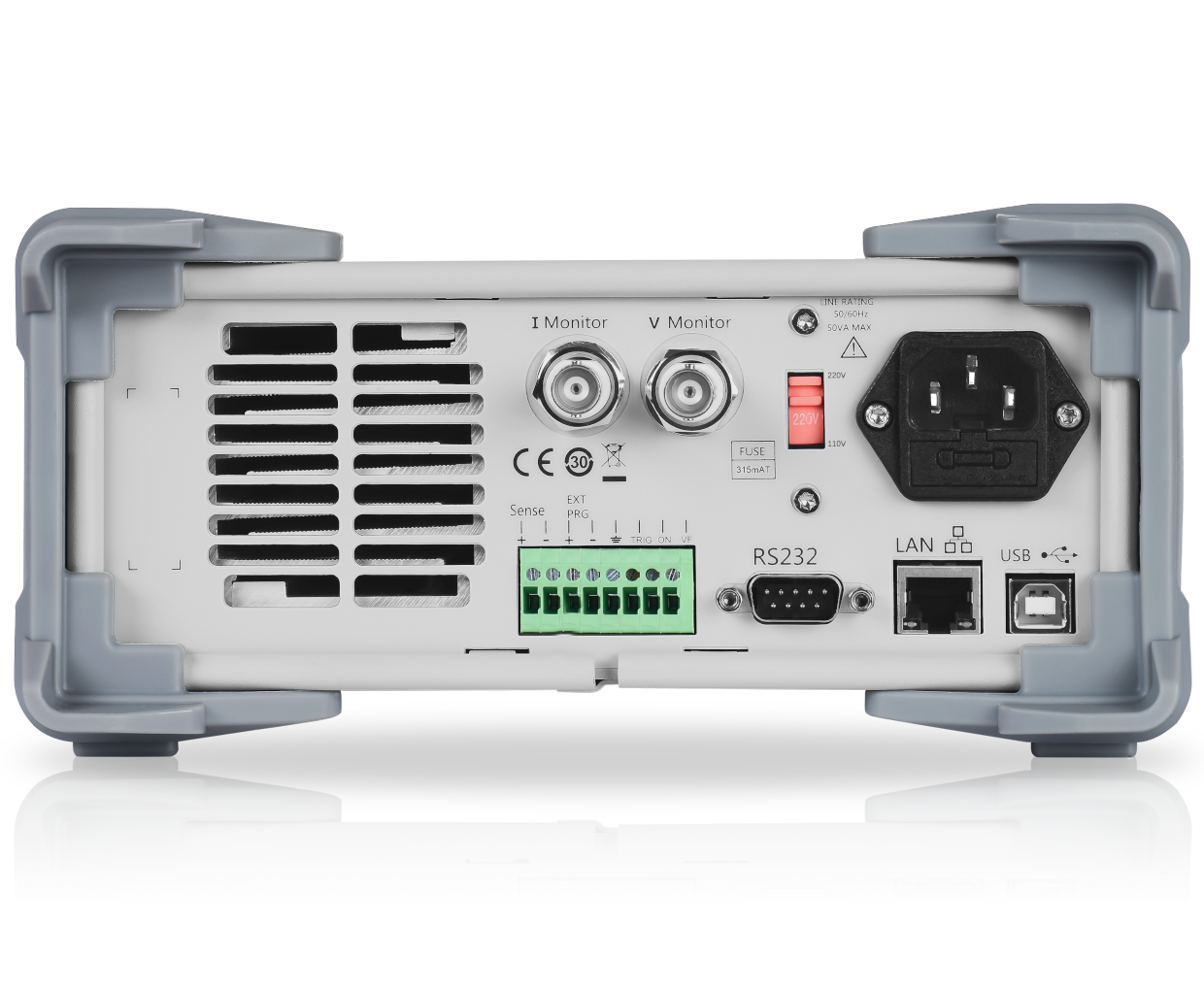

接口 内置RS232,USB,LAN标准通信接口;
选配USB-GPIB转接模块
型号
可调电流上升/下降速率
回读分辨率
电压电流测试最高速率
CC动态模式频率
输入范围
参考价(含税价)
SDL1030X
0.001 A/μs ~ 2.5 A/μs
0.1 mV, 0.1 mA
500 kHz
25 kHz
150 V / 30 A / 300 W
¥7,980
SDL1020X
0.001 A/μs ~ 2.5 A/μs
0.1 mV, 0.1 mA
500 kHz
25 kHz
150 V / 30 A / 200 W
¥5,480
SDL1030X-E
0.001 A/μs ~ 2.5 A/μs
1 mV, 1 mA
500 kHz
25 kHz
150 V / 30 A / 300 W
¥6,380
SDL1020X-E
0.001 A/μs ~ 2.5 A/μs
1 mV, 1 mA
500 kHz
25 kHz
150 V / 30 A / 200 W
¥4,080
